3D打印機飛速普及。如今某些型號的3D打印機，就連個人設計事務所也能負擔得起。但問題也同樣存在。對于3D打印機，用戶之間尚未形成共識。有人以為3D打印機與以往的快速成型機沒什么不同，也有人以為3D打印機是什么形狀都能一氣呵成的百寶箱，看法五花八門。這種局面可能引發輕率購置、過度排斥，甚至降低企業和設計師的競爭力?，F(xiàn)階段的3D打印機能夠?qū)崿F(xiàn)什么？能夠給產品設計帶來怎樣的變化？今后又將會如何進化？在本系列連載中，筆者希望能為大家揭開3D打印機不可不知的“真面目”。

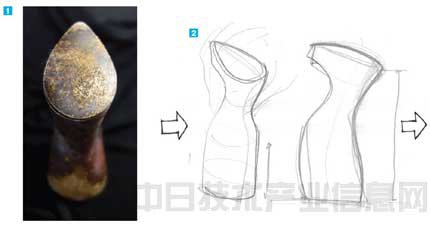

1 五郎邊衛窯按照為其設計的醬油壺草稿，試制出的醬油壺 2 澄川根據1的試制品重新繪制的草稿之一。設計方針是實現生動的外形與易用的尺寸

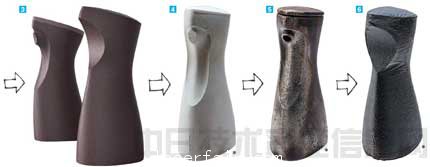

3 根據草稿制作渲染。表現形狀與色彩、材料質感 4 委托試制企業根據渲染制作實物模型?？梢杂檬钟|摸，感受尺寸感與配重。當時事務所尚未購置3D打印機 5 五郎邊衛窯根據實物模型制作的試制品。驗證了液體不粘壁的良好內部構造 6 澄川伸一設計事務所為調整試制品壺嘴的形狀，使用3D打印機輸出的實物模型?，F(xiàn)在，五郎邊衛窯正在根據這一實物模型，制作最終的試制品

澄川伸一設計事務所:縮短時間、提高精度，客戶滿意度節節攀升

2013年7月，產品設計師澄川伸一為事務所購置了美國3D Systems制造的3D打印機“CubeX”。通過第一時間把3D打印機投入到面向客戶的工作流程中，澄川受益匪淺。

提高初期作業效率

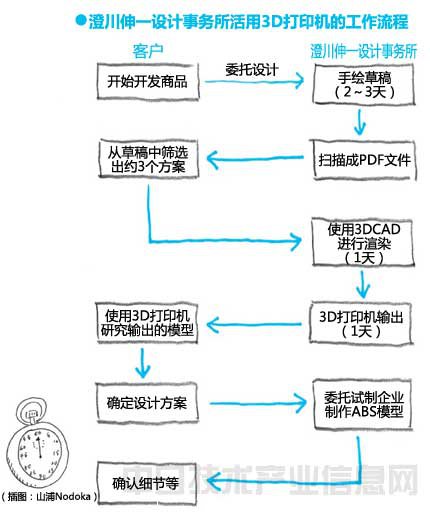

澄川向客戶提供設計時，采用的工作流程如下圖所示。除了使用手繪草稿、3DCAD和CG渲染、購置的3D打印機輸出的模型，以及委托試制企業制作的模型驗證自身設計，3D打印機的用途還包括明確客戶的判斷、相互交流等。

在與客戶的交流中，澄川是在上游領域(設計初期)使用3D打印機。接到設計訂單后，澄川會手繪若干份草稿，掃描成PDF文件，通過郵件發送給客戶?？蛻魪闹羞x擇2、3份草稿作為候選，由澄川使用3D CAD制作渲染，然后再到自家1層的事務所，通過3D打印機輸出。

       就CubeX而言，如果是能夠放在掌中的尺寸，只要一覺睡醒即可完成輸出。與使用外部的輸出服務相比，時間可以縮短約24個小時。輸出的模型與3DCAD渲染同時提交給客戶。

       澄川說：“渲染和輸出模型都存在缺點。渲染能夠展示顏色、質感、大致的形狀，但看不出拿在手上的尺寸感與配重。而輸出模型能夠體現尺寸感與配重，但展示不出顏色和質感。通過同時使用二者，不僅可以彌補各自的缺點，提高確認和驗證的精度，還能縮短在這一步驟上耗費的時間。”

       澄川通過利用3D打印機，成功縮短了上游工序的作業時間，提高了作業精度。節省了過去利用外部輸出服務、自行切削模型材料的工序及其耗費的時間。對于這一點，澄川尤為重視。

澄川說：“只要提高上游工序中確認、驗證作業的精度，就能消除下游工序中的返工程度。而且，通過縮短上游工序的時間，還可以為需要精工細作的下游工序留出充分的時間。”如此一來，客戶的滿意度節節攀升，訂單也越來越多。澄川的事例，稱得上是購置3D打印機促進業務發展的典范。

1 澄川為備前燒陶商——備前燒陶吉繪制的茶壺草稿 2 用事務所的3D打印機輸出根據草稿進行的渲染數據。攜帶打印的模型來到備前燒陶吉，通過驗證尺寸感和配重探討產品的方向性 3 通過探討產品的方向性，雙方?jīng)Q定讓外形更加生動。澄川重新繪制了草稿

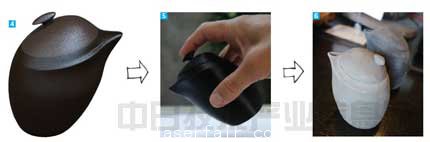

4 根據新繪制的草稿制作的渲染 5 3D打印機根據新制作的渲染輸出的實物模型?？梢砸欢ǔ潭闰?yàn)證使用感 6 為根據3D打印機輸出的實物模型（后方）燒制試制品，備前燒陶吉方面制作了陶胚（前方）

#p#分頁標題#e#

能夠操作3DCAD為前提

那么，設計師是不是只要購置3D打印機，就能像澄川一樣受益？澄川對此不以為然。

       澄川說：“3D打印機不是百寶箱。3D打印機的輸出精度還比較低，其存在的意義，是能夠在事務所內輸出模型。在以3DCAD數據為中心的設計工作流程中，3D打印機只不過是最末端的工具而已。”

       澄川把3D打印機熱潮視為3DCAD數字設計的延伸。澄川在10多年前就已經精通3DCAD的操作，將其運用到了面向客戶的工作流程之中。在購買3D打印機之前，澄川是把自己制作的3DCAD數據送往外部的打印服務公司，委托對方進行輸出?，F(xiàn)在，這道工序可以在自己的事務所內完成。

        澄川表示：“前提是要會操作3DCAD。如果不會，就算購置3D打印機也縮短不了時間。”而且，還有一點必須注意的是，3DCAD渲染與3D打印機輸出通過互相彌補不足，可以提高精度和縮短作業時間。

        現在人們直面的，或許并不是3D打印機革命，而是以3DCAD為中心的數字設計革命的第2章或第3章。我們不應該只盯著輸出方面的一舉一動不放，而是應該把目光重新投向輸入方面的技巧與技術。
