首批商業化4K智能手機面板最早將于2014年底開發完成

星之球激光 來源:佳工機電網2014-08-04 我要評論(0 )

高達4K分辨率的移動顯示面板即將透過更精進的制造技術于2014年達成 NPD DisplaySearch上海辦公室,2014年8月4日---究竟持續追求分辨率而讓面板像素密度幾乎超出了人眼所...

 高達4K分辨率的移動顯示面板即將透過更精進的制造技術于2014年達成

NPD DisplaySearch上海辦公室,2014年8月4日---究竟持續追求分辨率而讓面板像素密度幾乎超出了人眼所能識別范圍的面板分辨率有多少好處,目前仍存在很大爭議。但是,面板廠與移動裝置制造商追求更大的分辨率密度 (Pixel Per Inch, PPI)的比賽仍在繼續。全高清(FHD)面板已迅速成為高端智能手機的標準配備,目前已占到智能手機全部出貨量的30%左右。更有甚者, 許多面板廠商正在開發絕對分辨率更高(如4K)的智能手機面板。NPD DisplaySearch預測,首批商業化4K智能手機面板最早將于2014年底開發完成而于2015年中出貨。

NPD DisplaySearch 觀察到, 目前雖然4K 電視隨處可見, 但以智能手機與智能平板等移動裝置面板而言, 要達到超高分辨率與絕對分辨率相比,像素密度(Pixel Per Inch, PPI)為面板制造帶來的困難更多。

NPD DisplaySearch 中小尺寸面板分析師于寧寧指出 :“生產一片80 ppi的55” 4K電視面板相對容易,而生產一片高透光率與高電子傳輸特性且良率高的734 ppi的6” 4K智能手機面板卻困難得多。其難度包括許多不同的工藝流程、設備和材料。其中難度最大的是數組排列(Array)、彩色濾光片 (Color Filter)和模塊(Module)。生產LCD和AMOLED面板面臨著一些相同的難題,但同時也各有不同。為了解決這些難題,面板制造商正在開發新技術以便能夠以經濟成本的方式生產4K智能手機面板。”

NPD DisplaySearch 分析, 雖然有些許不同,但無論分辨率或ppi多少,生產FPD的過程本質是相同的。不過,ppi越高,同一像素區域需要安置的功能越多,子像素(Sub Pixel) 面積就越少。子像素(Sub Pixel) 面積是4K分辨率一個重要的關鍵。下表很好地說明了這點。

例如幾年前被稱為高科技的iPhone 4的子像素(Sub Pixel)面積為2,028 μm2。但技術的進展十分快速,而NPD DisplaySearch預測,6.65” 4K面板的子像素面積將僅有488 μm2。

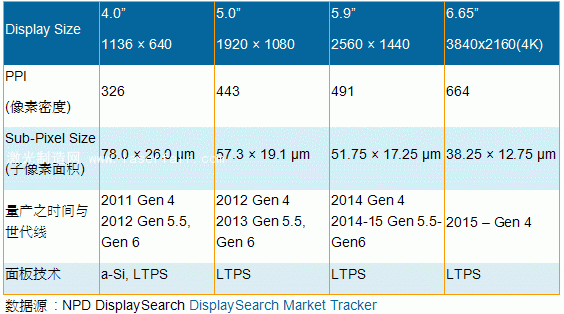

表一、各分辨率面板中的RGB次像素(Sub Pixel) 面積大小

NPD DisplaySearch 分析, 降低耗電是移動設備重要的關鍵,但分辨率和耗電量通常不能漁與熊掌兼得。分辨率越高, 耗電量越大。對于LCD而言,電量損耗主要來自背光板和面板驅動。如果這些都一樣,那么隨著像素的提高,畫面越精致,面板穿透性便會降低,而同時面板晶體管設計的電容便會增加。如此耗電量將會大量增加。為了保持像素開口率大小,TFT(薄膜晶體管)、總線線路、黑色矩陣和面板與液晶間的間隙材等都需縮小。這便是技術的重點。

但對于AMOLED顯示器而言,減少子像素面積同樣重要,雖然AMOLED沒有液晶因此與開口率較無關系。NPD DisplaySearch 面板制造技術分析師Charles Annis指出,智能手機的AMOLED面板通常使用較為復雜的5T2C(五根晶體管,兩個電容器)驅動設計或更多的子像素配置以彌補電壓差。由于像素變小了,TFT背板的布局和設計變得相對復雜。AMOLED RGB有機磷光體是通過高精度金屬光罩(Fine Metal Mask )進行蒸鍍在玻璃基板上的。FMM最大的技術問題點在于對齊與校正,同時, 當像素因提高分辨率而變小時,FMM在為像素進行涂圖像成形時會有凹陷的問題。這是AMOLED進行到高分辨率的問題點。

一個6吋4K等級的智能手機面板已經高達734 ppi, 就高達734 ppi的分辨率而言,其關鍵的像素設計尺寸已經比先進的半導體組件還精細,然而大多數面板設備和材料的設計原則都相對較為寬松。因此通常無法應付這種精細度逼近半導體極限的制造。另外,FPD面板由大尺寸、薄玻璃片組成,再通過加工精度權衡FPD面板尺寸和維持工廠產能。因此,牽一發動全身, 要提高分辨率, NPD DisplaySearch 認為需要整體加強以下表格中各種不同的技術。

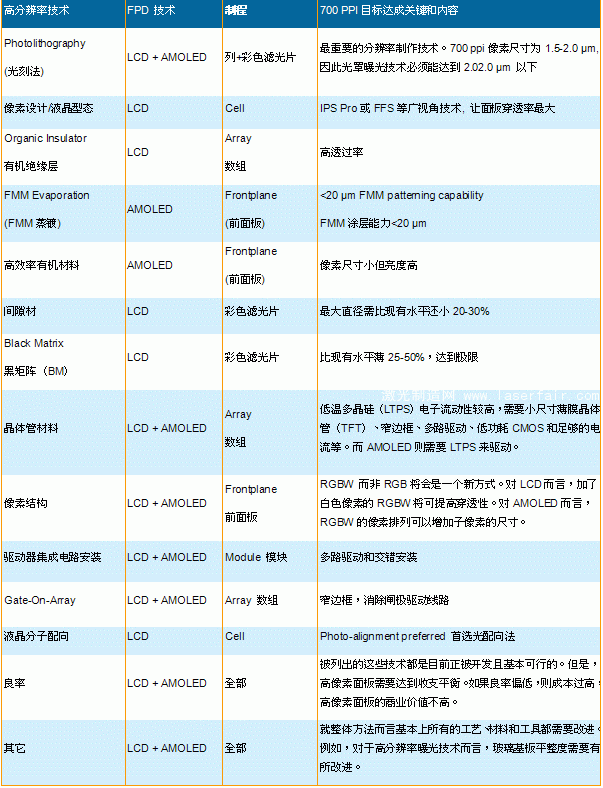

表二、4K移動平板顯示關鍵生產技術

數據源 : NPD DisplaySearch DisplaySearch Market Tracker

NPD DisplaySearch智能手機分析總監李昕霖指出:“若要將分辨率拉升至700 ppi以上,領先的FPD光刻法可能是最重要的技術。從2007年開始,以Step by step 方式的逐步重復的光罩曝光技術就被用于四代線FPD面板制作中,尺寸小到1.5 μm。在大尺寸玻璃方面,帶有大尺寸光罩的投影掃描被認為是保持生產力同時減少曝光周期的唯一方法。然而,之前的高分辨率六代線曝光工具使用800 × 920 mm的光罩,而其最精細的制程小到3.0μm L / S模式,無法更精細了。直到2011年,2.0 μm L/S才變得可行。”正因如此,即使產量較少,但大多數高分辨率面板仍在使用四代線生產?,F在,隨著1.5 μm曝光技術的開發,NPD DisplaySearch預測,最新的曝光設備最快將于2015年實現量產。

NPD DisplaySearch更指出, 對于AMOLED顯示器來說,FMM RGB磷光體技術極具挑戰性。不過韓國三星已經解決了這個問題,尤其是在像素設計的部分, 它們采用體積更大的PenTile RG + BG子像素 (Red-Green, Blue-Green)排列技術,而實際上在視覺效果上跟真正的高分辨率在視覺上差不多, 也看不出跟真正的RGB有多大的視覺差別。因此其它AMOLED面板廠商也紛紛效仿這種方法。但是,三星擁有絕對的專利權,而且其它面板廠商很難將高像素RGB AMOLED顯示器量產。

NPD DisplaySearch認為,雖然高分辨率曝光是一個關鍵難題,但這也并不足以能夠確保解決4K移動面板分辨率問題。以AMOLED PenTile來說,除了光刻法,其它相關的材料和工藝也必須匹配。要實現高良率的超高分辨率面板,同時具有耗電量低、亮度高、成本低的優勢,需要優化且成功開發多個設備類型、材料、和工藝。

NPD DisplaySearch將于9月4-5日在上海揚子江萬麗大酒店召開第九屆中國平板顯示會議,除了NPD DisplaySearch各領域的分析師發表最新研究外,我們也邀請了來自平面顯示器制造領導廠商、材料零組件供貨商、電視制造商、新興顯示器技術開發廠商等世界各地的市場與領域專家來發表,并針對目前大家所關心的新應用與新策略的議題,特地開辟不同的專題做深度討論。兩天的會議涵蓋六大議題,為您提供最獨到的市場見解、行業分析以及擴展人脈的平臺!詳情請登錄會議官方網站 http://www.displaysearch.com.cn/events_cn/event_detail_cn_2014FPD.php
