在上周舉行的2014歐洲模具展上，領先的金屬3D打印機制造商ConceptLaser展出了自己新的M2cusing系統以及兩種新的3D打印材料。ConceptLaser一直在不斷提升其3D打印制造工藝，尤其是其特有的分塊曝光技術，而此次新產品上還增加了突破性的質量控制模塊QMmeltpool3D。

新的M2cusing系統

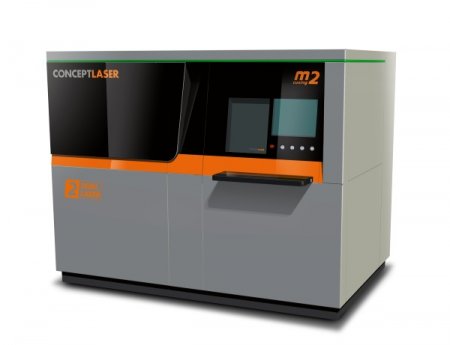

最新M2cusing系統介紹

       這款M2cusing被賦予了現代化的外觀和完全集成的結構，比如激光和過濾系統的所有部件都不再暴露在外面。這種設計有助于用戶對機器進行維護，而且大大減少了空間的占用。

       不過這些還只是外觀的變化，其真正的功能性的提升包括：重新設計了過濾系統，過濾器的表面積從4平米大幅增加至20平米。據天工社了解，ConceptLaser公司還為新的過濾器模塊設計了固定的管道，使其完全與整個系統融為一體。與此同時，過濾器必須更換的頻度也大大減少，從而導致該系統的整體產出增加，尤其是在使用多激光技術時，這個因素很重要。此外，由于煙霧顆粒形成的增加，新的過濾器進一步提高了效率。

      “值得注意的是，更快的打印速度往往對于過濾器更換的安全性要求更高。每個過濾器的更換必須快速和簡單。我們已經將增強過濾技術的安全性作為首要考慮因素。”ConceptLaser公司開發部負責人FlorianBechmann博士解釋說。例如，M2cusing的標配就包括了一種潛水式過濾器，可以在更換過濾器時，保證安全。

多激光技術升級多款產品

       “我們的多款產品都使用了功能增強的多激光（multilaser）技術，它會直接影響到曝光時間。我們的經驗表明，（通過這一改進）打印速度可提升高達80％。這是一個非常令人高興的結果。”Bechmann博士說。

       該公司目前正在把多激光（multilaser）技術在用于中等尺寸的曝光分區上。比如新的M2cusing系統的多激光版本——M2cusingMultilaser，已經可以使用兩個200瓦（或）的激光器。

       更重要的是，未來ConceptLaser還將把多激光技術用在更大型的設備上，比如他們最大的一款金屬制造設備——X系列的1000R，甚至更大的2000R上都可以裝上兩臺1000瓦激光器。

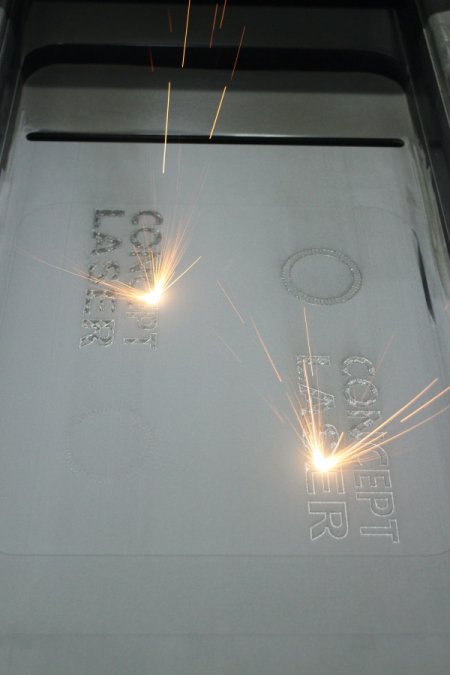

多激光技術

分區曝光策略提升零部件的屬性

       ConceptLaser同樣對其特有的分區曝光策略進行了改進。一般來說，激光功率越高，其生成的零部件表面越粗糙。“但是，我們新的系統技術使用了殼—核原則（hull-coreprinciple），使得密度和表面質量能夠各自獨立控制，互不干擾。”Bechmann博士說。

       這就意味著，分區曝光對組件的外部部分，包括突出和高密度區域，都會產生影響。這種經過優化的曝光策略不僅提高了質量水平，同時也加快了打印速度。最終的結果是，一個零部件的屬性特征可以通過使用分區曝光策略得到顯著改進。

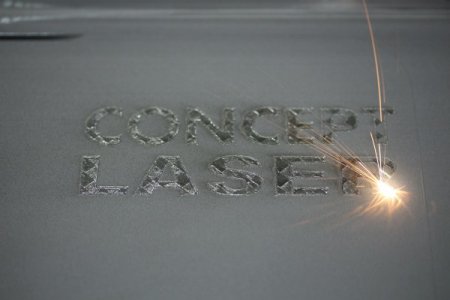

分區曝光根據殼—核原則獲得最佳的密度和表面質量

使用QMmeltpool3D模塊對打印過程實時監控

        這一次，ConceptLaser還展示了他們?cè)诒ＷC打印質量、升實時過程控制水平方面獲得的成果。“內聯過程監控（Inlineprocessmonitoring）是ConceptLaser的戰略性技術領域之一，我們將其用在了QMmeltpool3D上。”Bechmann博士說。

       “如果我們能夠?qū)Υ蛴∵^(guò)程進行動態微分析，那么質量水平就能提高。在一些重要的關鍵行業的復雜應用，使我們能夠開發這一重要的技術環節。”

       通過對計算機斷層掃描（CT）結果進行比較，QMmeltpool3D能夠產生與打印部件或結構共同關聯的3D數據集。據該公司介紹，這使得在打印過程中產生的局部效應能夠被識別和分析。

       這種創新技術的實際價值不止是提供最基礎的實時質量保證，而且還可以通過參數迭代變化的方式優化打印過程。比如支撐結構的打印，而且最重要的是可以找到最有利于零部件的制造方式。最后一個好處也很重要：有利于對新材料的研發。

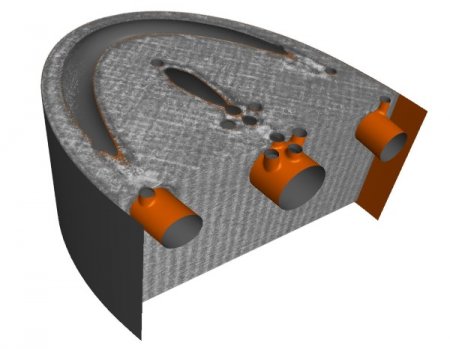

QMmeltpool3D

激光熔融系統的新材料

        ConceptLaser研發中心還開發了兩種經過認真的兩種新材料，并首次在法蘭克福進行展示。第一種是針對高溫應用的Inconel625。這種材料主要用于渦輪機結構，其中的部件經常要在高達1000℃的高熱應力環境中應用。第二材料是不銹鋼17-4PH。這種材料可被硬化，從而制成高度耐磨損、耐腐蝕的部件。這些屬性對于醫療器械方面的應用特別有吸引力。17-4PH不銹鋼的認證適用于MLABcusingR、M1cusing和M2cusing系列。

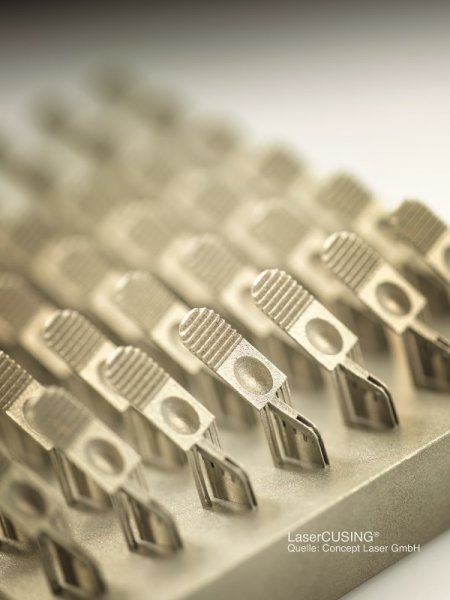

17-4PH不銹鋼制成的耐腐蝕耐磨部件（所有圖像源自：ConceptLaser）
