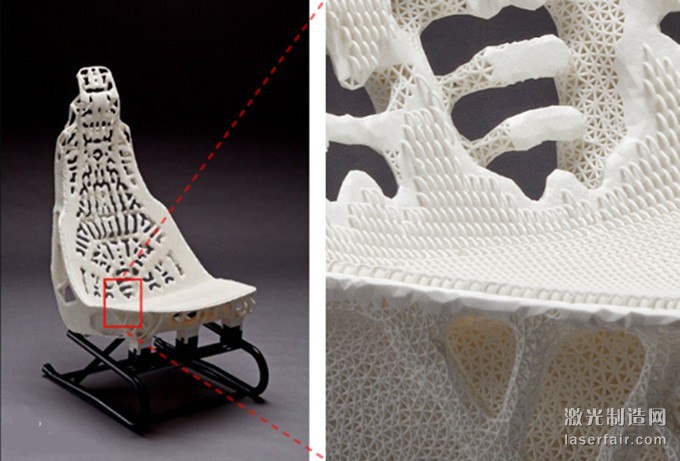

近日，為了增加汽車安全座椅的舒適性，豐田公司與3D打印公司Materialise共同發起了一個項目，以重新設計汽車座椅，減輕它的重量并使其具有最佳的散熱性。

但是，汽車座椅可不光是為了坐著舒服的，它更重要的一點是要求在汽車行駛過程中要保證乘客的安全。一般來說，在設計汽車座椅有一個最重要的制約條件是要求汽車在以60英里每小時迎頭相撞時要給乘客以必要的保護。因此，他們不能不管不顧只是追求舒適性。相反，他們決定嘗試通過3D打印打造一個復雜的拓?fù)浣Y(jié)構，已達到項目的目的，而且不用增加更多的材料。

要迅速打造這么一個復雜的拓?fù)浣Y(jié)構會使3D STL文件變得過于龐大和復雜，難以有效管理。幸運的是Materialise團隊對此訓練有素。他們的第一步是根據不同的灰度將密度分配到椅子的不同區域，然后，使用Mimics軟件讀出灰度數據。Mimics原本是一個用于處理醫學圖像的軟件。

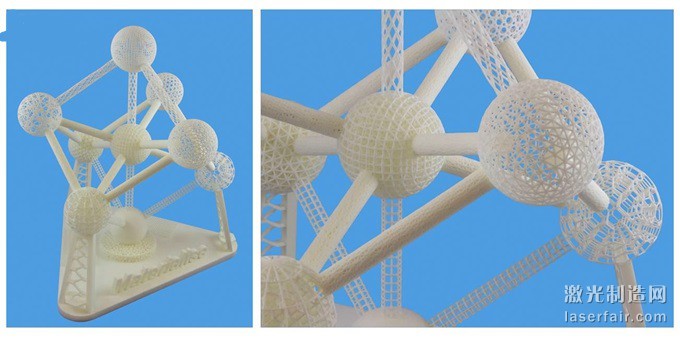

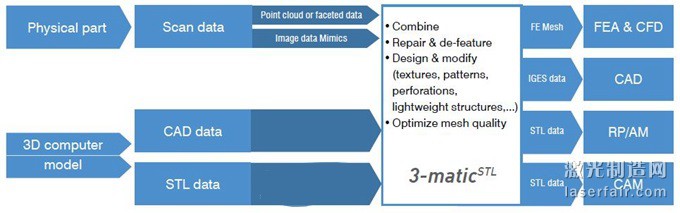

為了填補指定低密度區域，Materialise的工程師通過3 maticSTL設計了一個全新的，針對特定項目的單元對象。然后他們使用此程序以去除任何多余的邊緣并留下懸掛，并將彈性梁結構添加到座椅上，以增加乘客能夠體驗到的舒適性水平。如果要計算構建該座椅的所有3D幾何形狀話，就會使數據變得過于龐大復雜而無法管理。計算所有的3D幾何形狀而構建這一模式將使它無法管理，因?yàn)檫@個創新的設計充滿了獨立的單元以及圖案結構。然而，使用Materialise基于切片的技術可以使這些計算推遲到切片處理階段，從而更加便于管理。

而這一切都是值得的。對這些區域進行低密度處理的好處是雙重的。首先是能夠使椅子獲得更大的散熱能力；第二個好處是可以節省在制造座椅結構所需要的材料量。事實上，經過優化，項目團隊能夠使汽車座椅的體積降低高達72％，質量減少了高達18公斤。

項目團隊認為，這樣的結果是與利用了基于切片的技術，大大簡化了設計分不開的。這種類型的“簡化”工具將會使那些極其復雜的設計建模更加簡單方便。
