據麥姆斯咨詢報道，Lumentum是國際知名的專業激光器廠商。近幾年，隨著3D傳感市場的快速成長，3D傳感已經成為L(zhǎng)umentum僅次于光通信的第二大業務板塊。從2010年微軟公司推出的室內游戲機，到2015年的個人電腦，再到2017年之后具有劃時代意義的3D傳感手機應用中，都有Lumentum公司提供的激光器產品和技術。Lumentum非常重視本地化和客戶服務，作為一家芯片供應商，Lumentum為客戶提供的服務已經遠超芯片本身，通過深厚的技術積累與研發能力，在解決方案和產品生態等方面，Lumentum提供全方位技術支持，保證項目高效順利推進和按時投放市場。

作為走在3D傳感技術前沿的Lumentum，對未來3D傳感應用有何理解和預測？對未來激光技術趨勢有怎樣的判斷？Lumentum又做了哪些布局？2020年9月24日，由麥姆斯咨詢主辦的『第三十屆“微言大義”研討會：3D視覺技術與應用』，Lumentum亞太區資深FAE計超先生做了精彩分享！

Lumentum亞太區資深FAE計超先生分享多結和可尋址VCSEL以及Lumentum在行業的最新進展

2020年AR及車載應用或成為3D傳感市場新增長點，Lumentum VCSEL已經全面通過AEC-Q102

計超先生回顧了3D傳感應用的發展歷程，并對未來的熱門應用進行了預測。2017年之前，3D傳感主要用于游戲機、筆記本電腦。但在2017年之后，3D傳感行業出現了重大變化。智能手機開始采用3D攝像頭進行人臉識別后，整個產業生態快速成熟，并將3D傳感擴展到了更多應用上。在虛擬現實（VR）、人臉支付、安防監控和機器人等市場領域，3D傳感均獲得了高速發展。2020年將是另一個重要時間節點，原有3D傳感市場會持續增長，但圍繞增強現實（AR）的消費電子產品，以及L3/L4/L5級自動駕駛乘用車、共享出租車的激光雷達產品應用，3D傳感將迎來新的爆發點。

Lumentum為3D傳感和車載應用提供全面的激光解決方案

Lumentum（前JDSU）自2010年開始布局3D傳感市場，至今已累計發貨超8.5億顆3D傳感激光器，其中邊發射激光器（EEL）5千萬顆，VCSEL超8億顆。Lumentum面向iToF（間接飛行時間）、dToF（直接飛行時間）、結構光、汽車In-cabin及汽車激光雷達等多種應用的VCSEL和EEL產品，均處于量產狀態，2018年至今在中國市場3D傳感VCSEL發貨量已經超過6千萬顆。

計超先生介紹道：“Lumentum VCSEL（芯片及封裝）已經通過了AEC-Q102認證，并批量出貨，是目前全球唯一通過AEC-Q102認證的VCSEL封裝，可為車內DMS/OMS應用提供貨架產品。面向激光雷達，Lumentum VCSEL的光功率密度已大幅提升到1000 W/mm2，用以順利替換EEL，成為激光雷達系統設計的首選光源。目前Lumentum不僅可以提供車規級可靠性的VCSEL標品，也可以與客戶進行汽車VCSEL的深度定制開發，歡迎有需求的客戶與我們具體討論。”

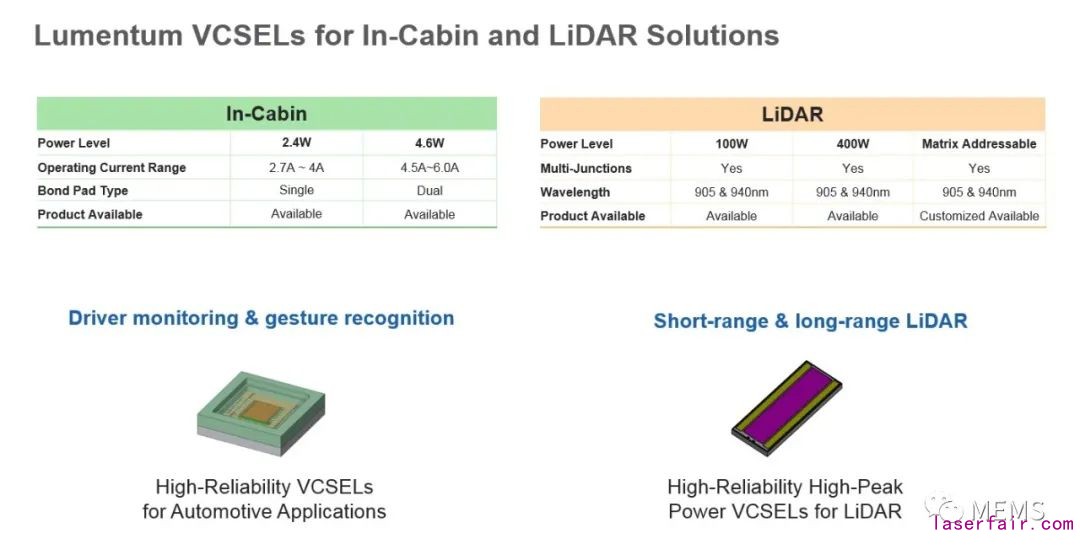

Lumentum車規級VCSEL產品及性能展示

多結VCSEL設計及應用

Lumentum追求對VCSEL產品性能持續不斷的提升，同時努力降低成本，因此要在解決方案的設計層面進行優化——多結VCSEL（也稱：多層結VCSEL）因此而誕生。計超先生分析了多結VCSEL的諸多優勢：“首先體現在功率和PCE（電光轉換效率）。多結VCSEL能提供更高的功率密度，對光學系統設計更加友好；其次，多結VCSEL增加了斜率效率。采用多結之后，驅動電源稍微提高，同時大幅降低芯片驅動電流，高壓小電流的激光驅動器更易實現。此外，多結VCSEL其實是一種降低VCSEL成本的優秀方案。獲得相同的功率，多結VCSEL只需單結芯片面積的二分之一或者三分之一就可以實現，這對成本節約非常有幫助?！?/p>

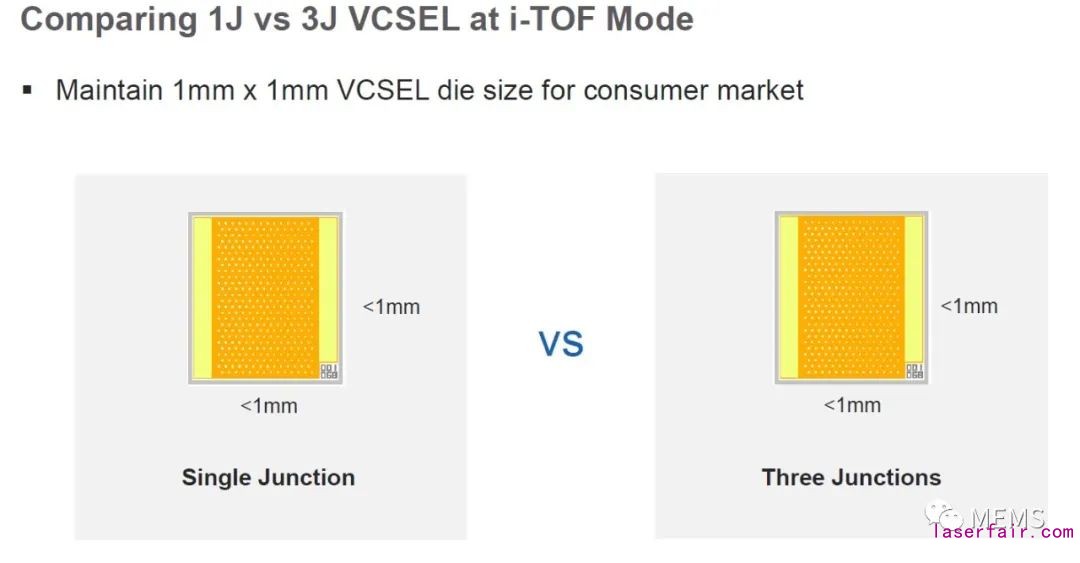

iToF模式工作的單結VCSEL和三結VCSEL：芯片面積不變，單位功率密度大幅提升

計超先生向現場觀眾展示了工作在iToF模式的單結VCSEL和三結VCSEL的性能表現。這兩顆芯片均是量產芯片，其中單結VCSEL的電壓在2 V左右，三結VCSEL會提高到5 V左右。在相同的3~4 A電流下，同樣面積的芯片，三結VCSEL的出光功率可增加近三倍。值得一提的是，換成三結VCSEL之后，系統的裝配和部件選擇并沒有明顯差別，可以兼容原有單結成熟封裝工藝和光學配件。計超先生也分析到，“多結VCSEL中，各結之間近距離地串聯在一起，當控制信號脈沖比較長，或者占空比較大的時候，結與結之間會有較強的熱影響，導致芯片電光效率下降。因?yàn)檫@個特點，多結VCSEL更加適合短脈沖工作場景，比如dToF解決方案等應用?！?/p>

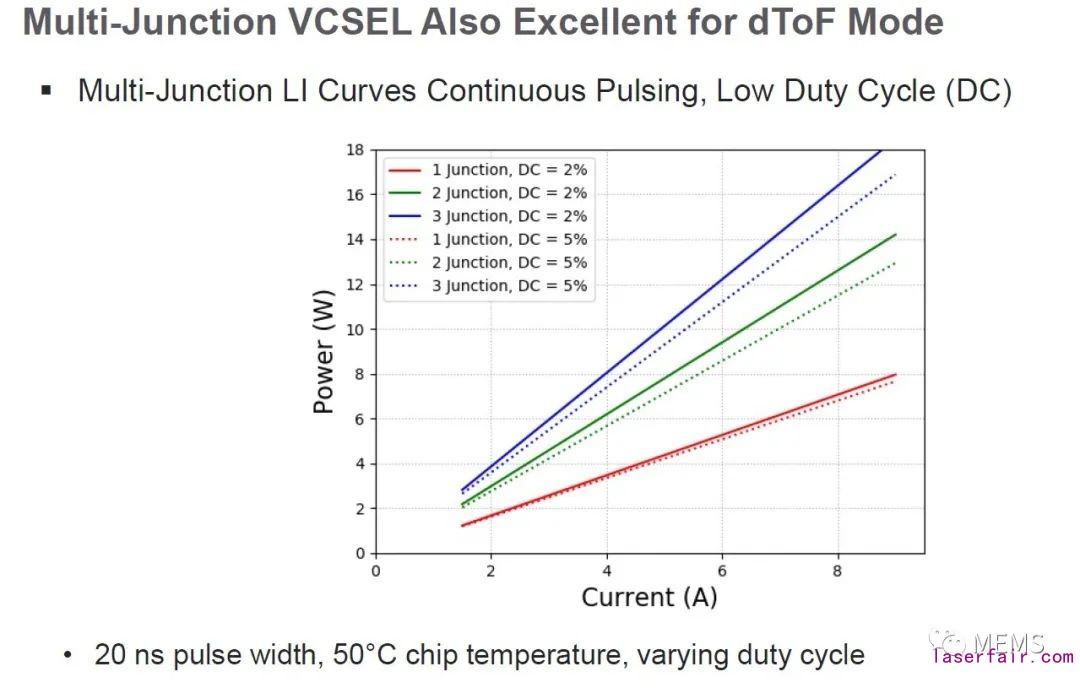

多結VCSEL在連續脈沖、低占空比模式下的表現

可尋址VCSEL類型和演進方向

為什么需要可尋址VCSEL（Addressable VCSEL）？可尋址會為3D傳感帶來什么幫助？計超先生對此進行了詳細的分析?！笆紫龋蓪ぶ稸CSEL能更有效地操控激光器的發光位置，允許系統僅控制有需要的位置發光；其次，配合合適的系統設計，可尋址芯片能實現系統級抗干擾、抗沖突等獨特功能，解決多設備同時共用、相互之間會產生干擾的難題；第三，可尋址芯片有更佳的發光效率，節約系統功耗；第四，相比單一區域芯片，分區工作的熱耗散更小，更有利于系統散熱?！钡?，可尋址VCSEL也會對應用提出一些新的要求：比如需要多通道光源驅動電路，需要有DOE（衍射光學元件）等微光學元件的光路配合，在傳感器和算法設計上，更需要整體考慮，設計難度增加等等。接下來，計超先生向在場觀眾分享了Lumentum的可尋址VCSEL實現方式：

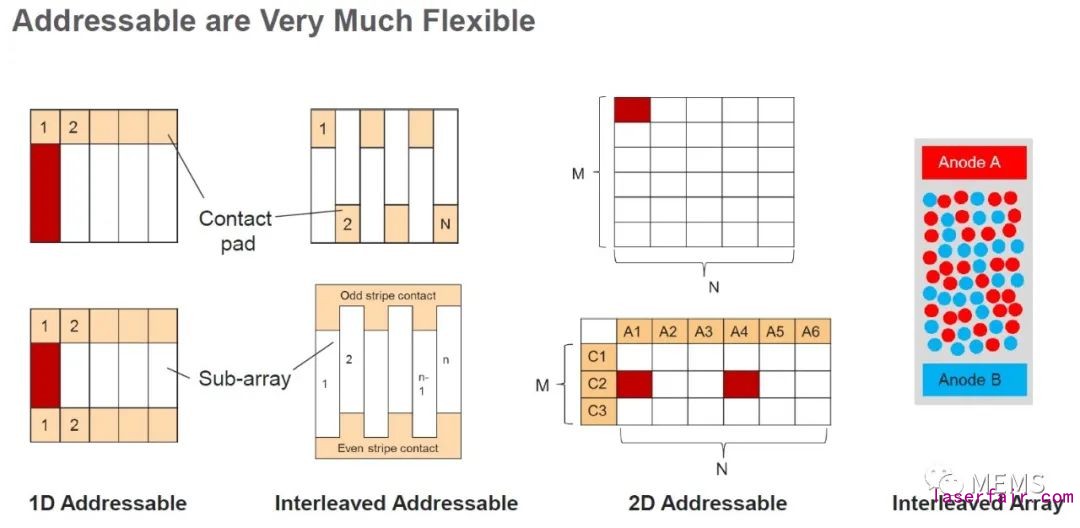

（1）1D可尋址VCSEL（下圖左起第一張圖），實現從左到右的分區點亮；

（2）交錯尋址型（下圖左起第二張圖），例如進行奇偶數排列交錯點亮；

（3）2D可尋址VCSEL（下圖左起第三張圖），有兩種實現方式，分別為共陰極、多陽極形式，和獨立陰極陽極形式；

（4）多層分區VCSEL（下圖左起第四張圖），不同的發光點組合，可以共用相同的發光區域，同時或分步點亮工作。

Lumentum提供靈活多樣的可尋址VCSEL設計

計超先生認為“傳統的iToF方案還會長期存在，并且持續提升分辨率，降低成本。與此同時，在硬件支持的情況下，例如點陣方式投射的dToF方案，可尋址VCSEL會更加適用?！?/p>

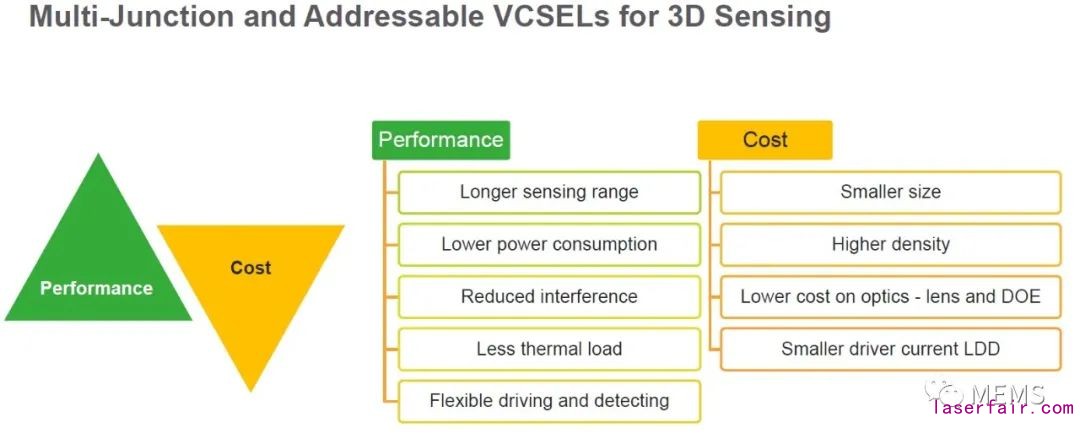

Lumentum的VCSEL產品旨在提升性能的同時降低成本

最后，計超先生表示，Lumentum提供多樣的激光器產品，波長覆蓋8XX nm到15XX nm范圍，功率小到毫瓦（mW）級別，大到千瓦（kW）級別，都有成熟產品和解決方案?？蛻艏瓤梢栽诂F(xiàn)有產品平臺上選擇，又可以靈活定制。Lumentum扎根中國20年，一直以積極開放的態度與客戶共同成長，期待與客戶一起，推動更多新功能、新解決方案，也推出更多新應用！
