SRAM 正在通過與芝加哥 Generative Design Field Lab 的 Autodesk 軟件，開始制造真正可用的 3D 打印原型曲柄。基于這種人工智能設計流程，我們可能會看到完全重新構想的 SRAM 曲柄投放市場。不容置疑的是，SRAM 在這種新的設計方法中投入了大量精力，并且他們已經在真實的道路上，用這款電腦設計的山地車曲柄進行了的多次迭代測試……

使用 Autodesk，SRAM 能夠從空白開始，讓人工智能根據曲柄組中的作用力和各種自動化制造過程，為原型曲柄組篩選出最佳的設計形式。

到目前為止，似乎 SRAM 已經使用自動化設計過程來開發 CNC 鋁曲柄和 3D 打印的燒結鈦曲柄原型。這兩款產品都允許 Autodesk 設計軟件根據特定的制造技術來做出決策，并且都可以為同一問題提供截然不同的設計解決方案。

至少從 2019 年初開始，SRAM 的設計工程師就一直在與 Autodesk Generative Design 合作，因為他們一直在努力開發新的產品設計和優化方法。

▲ Madura（右）在伊利諾伊州芝加哥市 Autodesk Generative Field Lab

SRAM 工業設計全球總監 Dhiraj Madura 說：" 我在 SRAM 擔任設計總監 18 年以來，工具并沒有太大改變。我們在設計零件時進行了很多迭代，但是有時在我們指定的時間周期中，進展并不很快。隨著我們產品的日益復雜，我們將不得不研究新方法和新工具。"

不僅是曲柄，兩年前，Autodesk 也分享了 Madura 的圖片，這是一款使用類似設計流程制造的原型把立。

原型曲柄項目似乎是在 2020 年初才開始，由于 Autodesk Fusion 360 建模軟件基于云計算技術，SRAM 和 Autodesk 團隊可以遠程協作。

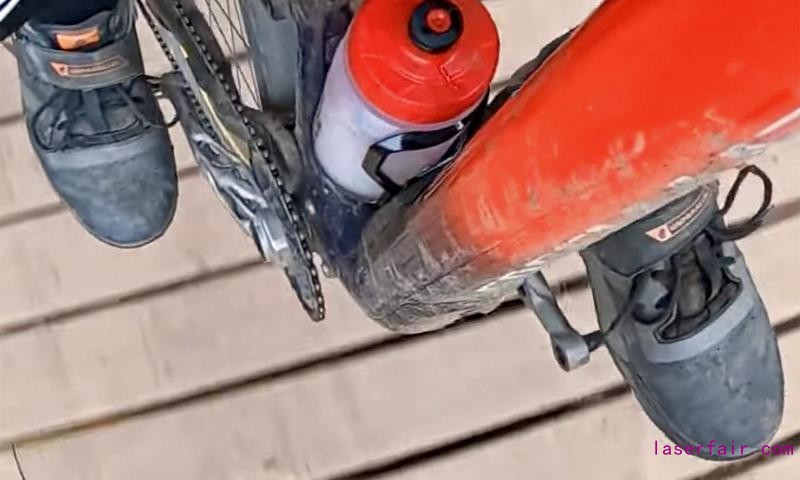

雖然上面視頻截圖并不太清晰，但很明顯，SRAM 一直在對這些人工智能設計的原型曲柄進行迭代。

▲并且看來測試流程并不簡單

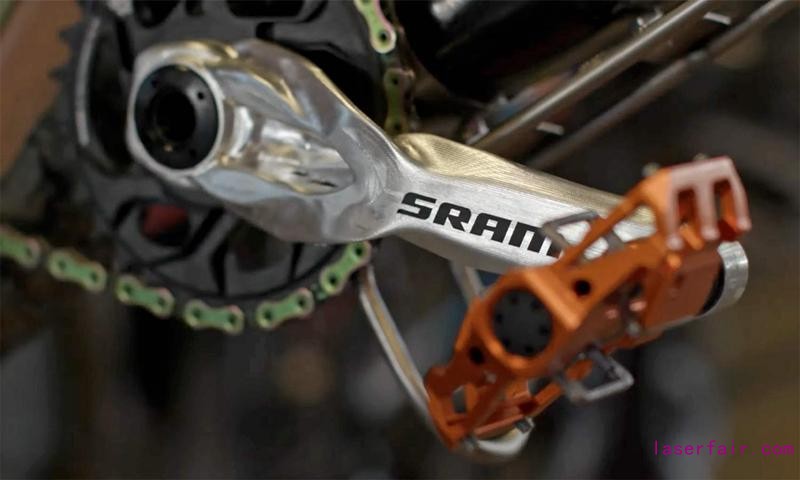

有趣的是，其中一個設計，由 CNC 加工而成的 SRAM 原型曲柄看上去與外媒在三月初發現的常規設計 Ignite Catalyst 曲柄有些相似。

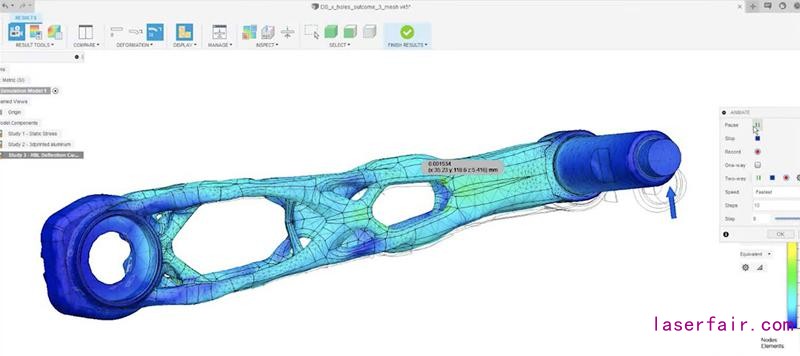

SRAM 工程師在基于云的 Fusion 360 平臺中工作時，首先要面對一些限制，例如一端的盤爪接口和 DUB 中軸，以及另一端的腳踏軸心。

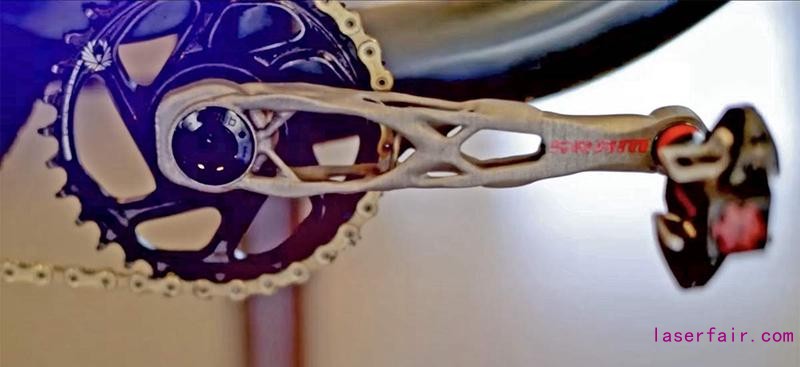

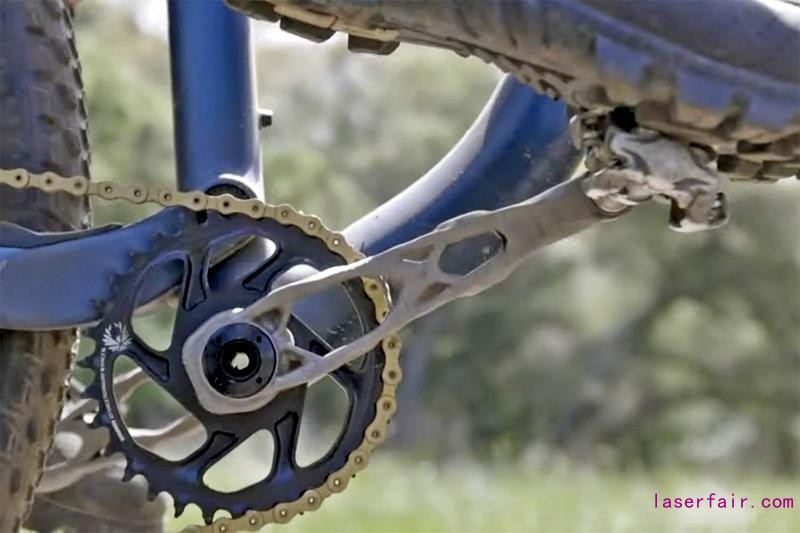

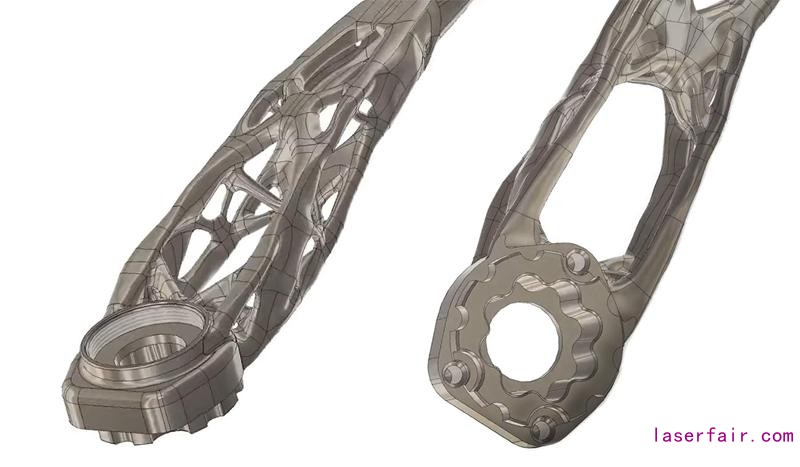

可以體現出設計的是 SRAM Autodesk 原型曲柄設計，該設計可以挖空不必要的材料，留下一排外星人有機外觀一樣的結構，可均勻地承受載荷并保持傳動系統的剛性。

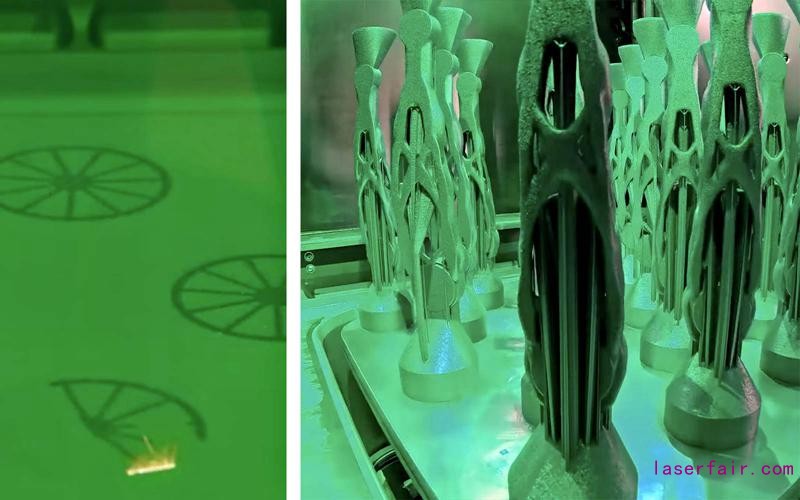

3D 打印的鈦合金原型產品利用了選擇性激光燒結增材制造技術。那些聚焦的激光實際上將鈦粉壓實并硬化成固體結構。從徑向支撐結構（左上方）開始，一次只覆蓋一小層，直到完成了完整的曲柄臂結構（右上方）。

這使 SRAM 可以在 3D 打印的一批次中生產 9 對完整的曲柄臂，然后去除支撐的內部結構，然后使用 CNC 對腳踏孔和中軸 / 盤爪接口進行下一步加工。

SRAM 表示，這些 Autodesk 生成設計的原型不一定會推出市場，而是要幫助工程團隊了解如何發展下一代設計。但是想必車友們都希望看到像這樣狂野的曲柄。

覺得這一切聽起來很熟悉嗎？ 早在 2020 年底，Autodesk 就與迪卡儂合作，探索了基于生成設計的 3D 打印鋁合金車架。近年來，除了最輕的無鎖片自鎖腳踏中，我們還看到了無數精美的 3D 打印鈦合金產品。從碼表架，再到氣動車把，再到許多鈦合金車架的管件。
