飛秒激光蝕刻機成功應用于太陽能絲網線路圖成型

太陽能絲網線路圖印刷，是絲網印刷工藝的眾多應用之一，也是生產晶體硅太陽能電池最關鍵的步驟之一，由于太陽能電池模組的精密性和傳統絲網印刷機器的局限性，太陽能模組電池生產中良率低下，耗材高昂，工序復雜等問題一直困擾眾多廠家的一大難題。

深圳市韻騰激光開發的全新一代飛秒激光蝕刻機在太陽能鋼網印刷中的成功應用為行業帶來了福音！

機器應用特點：

設備主要用于太陽能電池模組硅片正反面電路圖的激光蝕刻，從而實現光生電子導出電池。

進口飛秒激光器配置專業定制的光路系統使得激光蝕刻的線路圖無毛邊，無錐度，沒有熱影響，一次成型。

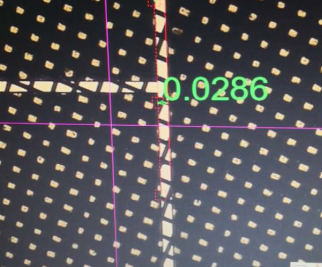

機器加工尺寸精度高，激光蝕刻道的線寬為3UM，相對于傳統絲印機工藝優勢尤為明顯，對于形狀特殊結構復雜的產品加工具有良好的效果。

機器可采用3D振鏡加工，對弧面，錐形，外延半平面性，梯形等形狀復雜，結構各一的

產品具有良好的3D處理能力，效果和平面激光效果一樣完美。

精密光路設計保障高質量的激光傳輸。

配備高速高精度直線電機。

配備自動化加工系統，可以實現全自動上下料，自動對焦激光切割，為客戶減少人工成本。

技術參數

激光器類型1064nm

激光功率150~500W可選

光束質量M2<1.34

聚焦方式&加工頭數單點聚焦鏡、單頭

最小聚焦光斑直徑Ф10μm

加工速度0~300mm/s可調

最小崩邊30μm

最大加工材料厚度3mm

最大加工尺寸&精度400mm×350mm, ±5μm

機床結構龍門式機床運動軸數&種類 X，Y, Z軸12平臺

最大行程&速度400mm×350mm,400mm/s13

運動平臺重復精度≤±1μm

運動平臺定位精度 ≤±3μm

激光加工&平臺控制

加工文件導入格式Dxf17CCD視覺定位軟件AISYS Vision

CCD視覺定位精度 ≤±2μm電氣單元

PLC控制器Panasonic真空系統

除塵&集塵系統 離心式風機

自動上下料系統XZ軸+可移動上下料平臺

整機供電&穩壓器功率220V380V

壓縮空氣壓強≥0.6MPa
