脈沖激光電源的設計與研制

激光制造網通訊員 來源:未知2011-03-10 我要評論(0 )

介紹了一種新型脈沖激光電源的設計與研制,給出了這種電源的電路原理圖和調試過程中應注意的問題及一些重要元器件的選擇和加工方法。

1  引言

    傳統的脈沖激光電源雖然實現了非線性化,取代了老式的線性倍壓整流技術,使得整體的轉換效率、體積、重量及充放電時間等重要參數均有了較大的改善。另外, 非線性激光電源可靠性的不斷提高和產品化,使得激光技術的應用又上了一個新的臺階。但是這種非線性激光電源仍然存在著工作頻率一直是在20kHz以下,不 能進一步提高的缺點,這樣,就導致了傳統的非線性激光電源的轉換效率、體積、重量以及充放電時間等不能改善到理想的狀況。同時存在著令人十分煩噪的聲頻噪 聲。為了解決這些問題,我們?cè)O(shè)計和研制成功了一種工作頻率在100kHz的非線性脈沖激光電源。

2  電路的組成

    脈沖激光電源的原理方框圖如圖1所示。它由觸發電路、主變換器電路和高壓充放電電路等三大部分組成。其電路原理圖如圖2所示。

圖1  脈 沖 激 光 電 源 的 原 理 方 框 圖

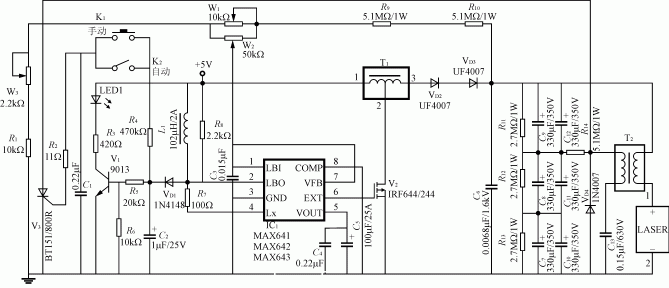

圖2  脈 沖 激 光 電 源 電 路 原 理 圖

3  電路的工作原理

3.1  觸發電路的工作原理

    從圖2可以看出,觸發電路部分主要是由觸發指示電路和觸發電路組成,具體由IC1的LBI和LBO端,V1、LED、VD1以及K1和K2來完成,當變換 器通過變壓器T1、二極管VD2和VD3向電容器充電時,取樣電路(由R10、R9、W1、W2、W3、R1組成)將其充電電壓值反饋給IC1的LBI與 VFB端,一旦電壓充到所需的電壓值時(大約為1kV左右),這時LBI端的電壓值將大于1.3V,LBO端就會變?yōu)楦唠娖?,V1導通,LED變亮,指示 出電壓已充到可以觸發的狀態。另外取樣電路將反饋信號還送入IC1的VFB端,若反饋信號的電壓值≥1.3V時,即刻關斷變換器,使高壓維持到所需的值 上,觸發器件由高耐壓、大電流的汽車級的晶閘管BT151/800R來?yè)?dān)任。

3.2  主變換器的工作原理

    主變換器電路主要是由IC1(MAX641/642/643)、變壓器T1以及V2等元器件組成的單端反激式升壓電路。其電路的核心部分為MAX641 /642/643,所以這部分電路的工作原理分析以及MAX641/642/643的技術參數及其應用請查閱文獻[1]。這里只給出高頻自耦升壓變壓器的 技術資料,以供同行們?cè)谥谱鲿r(shí)參考。鐵芯選用4kBEE型鐵氧體,骨架選用與鐵芯對應配套的EE19型立式骨架,其技術參數如圖3所示。

圖3  T1變 壓 器 的 技 術 參 數

3.3  充放電電路的工作原理

    充放電電路主要是由電容C7∥C10、C8∥C11、C9∥C12、C13、R14、升壓變壓器T2等組成。當電容C7∥C10、C8∥C11、 C9∥C12被充到所設定的高壓值時,電容C13中的電壓也同時被充到所要求的電壓值(300V左右),這時閉合K1或K2,晶閘管V3被觸發導通,電容 C13中所儲存的能量通過變壓器T2的初級繞組放電,使次級繞組感應出約10kV左右的高壓,將激光器中的氣體電離。在電離的同時,電容器C7∥C10、 C8∥C11、C9∥C12中所儲存的能量將這個電離的過程維持到一定的時間,從而就得了所需的激光脈沖。

4  重要元器件的選擇及技術要求

    1)儲能電容由于儲能電容C7∥C10、C8∥C11、C9∥C12要在很短的時間內為激光器提供足夠大的能量,所以在選擇該電容時,除了要求其具有足夠 高的耐壓值(≥350V)以外,還必須要求其具有快速充電和放電的特性,即應選擇印有“PHOTOFLASH”的光閃電容。

    2)升壓變壓器升壓變壓器除了其初級繞組供電容C13放電,以使次級電壓升高到10kV以上外,還要滿足當氣體被電離以后,通過次級繞組將電容 C7∥C10、C8∥C11、C9∥C12中的能量全部釋放給激光器,以便能夠激發出很強的激光束來。所以次級繞組既要匝數多,又要電阻很小,同時還要滿 足耐高壓的要求。變壓器磁芯選擇環形3kB的鐵氧體材料,初級繞組選用1.0的聚四氟乙烯鍍銀高壓線繞制,次級繞組選用0.32的聚四氟乙烯鍍銀高壓 線繞制,鐵芯磁環選用外徑35,內徑12,厚度10的軟磁鐵氧體。其技術參數如圖4所示。

圖4  T2升 壓 變 壓 器 的 技 術 參 數

    3)MAX641/642/643選擇時幾點說明

    (1)MAX641輸出的PWM信號驅動V2所輸出的方波幅度為5V;

    (2)MAX642輸出的PWM信號驅動V2所輸出的方波幅度為12V;

    (3)MAX643輸出的PWM信號驅動V2所輸出的方波幅度為15V。
