傳統開關電源（Switch Mode Power Supply,SMPS）控制通常使用純模擬技術。低成本和高性能數字信號控制器（Digital Signal Controller, DSC）的出現開啟了開關電源控制的全新境界，并且標志著電源產業正朝著數字革命的方向發展。

本白皮書強調，當前是電源應用采用數字技術、實現數字電源的最佳時機。Microchip 提供的AC-DC 參考設計就是展示數字控制技術優點的極佳實例。

本白皮書通過在以下幾個方面將數字電源與模擬電源進行定量比較以指出數字電源的優勢所在：

●比較模擬電源與數字電源的物料成本

●控制先進拓?fù)浣Y(jié)構的能力和數字控制的靈活性

●在同樣成本條件下，數字電源實現的附加價值數字電源節省成本。

圖1 為兩級模擬AC-DC 電源的高階原理框圖。

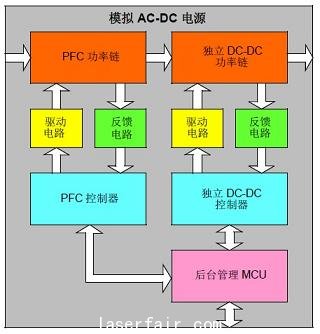

圖 1: 兩級模擬AC-DC 電源

圖2 顯示了數字AC-DC 電源的高階框圖。

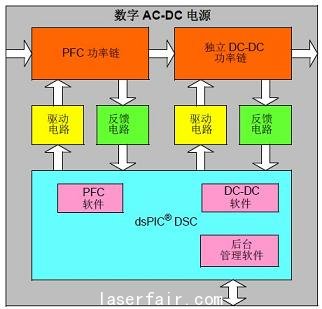

圖 2: 數字AC-DC 電源

模擬電源的主要組成包括：

●功率鏈：半導體開關、電感、電容和功率變壓器

●驅動電路：柵極驅動以及支持電路

●反饋電路：傳感器、放大器和電阻網絡

●控制器：每個功率級專用控制器

●后臺管理電路：用于順序控制、監控和通信的專用單片機以及支持電路

為便于比較，考慮選擇一個兩級式電源。前端轉換器采用升壓功率因數校正（Power Factor Correction,PFC）電路，而第二級是DC-DC 相移式全橋轉換器。

模擬電源與數字電源的功率鏈部分、驅動電路和反饋電路保持一致。圖2 分別展示了上述例子中所描述的數字電源。對于數字控制電源，專用模擬控制器和后臺管理電路可合并采用一片dsPIC?DSC 來實現。

圖1和圖2僅從較高層次展示了兩者的主要差別；然而，在進行對比時所有支持電路也需包括在內。圖3 所示為每個模擬級中的支持電路，而圖4 則為數字系統中的支持電路。注意模擬控制器所需要的額外連接（在圖3 和圖4 中用箭頭標出）。

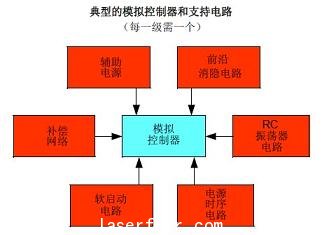

圖 3: 模擬級電路

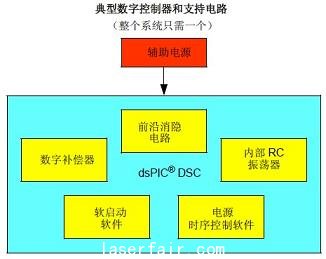

圖 4: 數字級電路

除了主要的組件，還需將支持電路成本、布線復雜程度、以及模擬數字電源PCB 板尺寸這些因素考慮在內。

表1 將300W 模擬電源與數字電源的物料清單進行了比較，著重說明了前面所述的差別。比較中所用到的價位是直接從廠家的網站上獲得的。

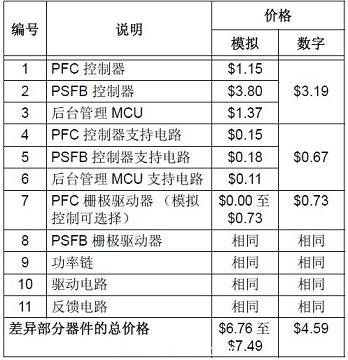

表 1： 300W 模擬與數字電源物料價格比較

表1 中所列出的物料清單比較清楚地說明了數字電源與模擬電源方案相比所節約的成本。

有些人可能會認為數字電源需要使用專用的MOSFET柵極驅動器，而模擬解決方案則可提供片上柵極驅動器。不過，這一點僅適用于低功率模擬設計，對于大多數高功率模擬設計來說，仍然需要使用外部柵極驅動器。

無論在PFC 級中使用或者未使用外部MOSFET 柵極驅動器，表1 中列出了不同模擬電源的所有BOM 成本。

顯而易見，數字電源在總BOM成本方面具有顯著優勢。

數字電源還有許多其他潛在的低成本優勢。例如，采用數字化控制方案的另一個優點就是減少元件數量。這可以使布線更簡單，PCB 板的尺寸更小，進而減少了PCB板的加工和組裝成本，同時提高了產品質量和可靠性。

這些額外的成本節省更強調了選擇電源數字化控制方案的好處。

高級特性

效率優化

對于任何電源設計人員，兩個最重要的考量方面就是總成本和系統性能。與模擬電源相比，數字電源的成本優勢在之前的章節中已經進行了分析，我們現在將針對數字電源具有更高效率這一優點進行探討。

任何電源設計都是按照其可能的最大效率來實現的。近年來，隨著半導體技術的發展及新拓?fù)浣Y(jié)構的出現，電源效率達到了更高的水平。之前已經提到，在某些運行條件下（半載或者較高的線電壓情況時），效率的確或多或少實現了最大化。

數字電源增強了系統的通用性，可對多個運行點的效率進行優化。

對于PFC升壓轉換器，輕載時可通過降低轉換器開關頻率來減小開關損耗。由于是輕載，磁場仍可以應對較低的開關頻率。如果實現的是一個交錯式PFC 轉換器，輕載時可以通過關斷其中一相來進一步減小功耗。

類似地，對于一個相移式全橋變換器，可以在輕載時關斷同步MOSFET,而使用內部集成續流二極管，這樣可消除額外的開關損耗。

另一個實例是降壓轉換器應用。對于高電流輸出的場合，同步降壓轉換器通常是首選。但是，使用同步MOSFET會在輕載時引起環流，這反過來會引起更高的損耗。因此，當轉換器運行在不連續電流模式時，降壓轉換器的同步/ 續流MOSFET 就會被禁止。

上述介紹的技術可通過選擇先進的拓?fù)浣Y(jié)構（如諧振和準諧振轉換器）來提高效率。數字控制完全支持這些先進的拓?fù)浣Y(jié)構，包括相移全橋和LLC 諧振轉換器，從而獲得高效率和高功率密度?？傊?，數字控制提供很多選擇，可在整個運行范圍內對電源效率進行優化。

電源管理

在電源管理領域中，與模擬電源相比，數字電源提供了前所未有的優勢。在一個典型模擬電源中，通常使用圖5 中所述的后臺單片機來完成其電源管理。

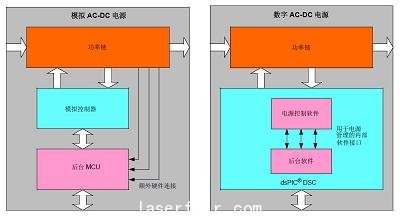

圖 5: 不同電源類型在電源管理方面的差異

這個后臺單片機將本地系統參數發送到主控制器或者數據記錄器中。但這個單片機如何獲取數據呢？必須用檢測電路收集所需數據，并將其進行發送。在某些情況下，遠程系統也可能對本地電源轉換器發出指令。這個配置要求增加后臺單片機和功率轉換電路之間的硬件接口，從而增加了系統的成本。

相反地，數字電源不需要額外電路，因?yàn)樗邢到y(tǒng)參數已經由DSC 測量出來。這些參數存儲在DSC 的存儲器中，并且通過片上通信外設發送到遠程系統，例如SPI、I2C?、UART或者CAN.任何對該系統操作的修改都無需額外的外部硬件而可由簡單的軟件來完成。#p#分頁標題#e#

數字電源消除了冗余電路從而減少了系統總成本。例如，對于一個兩級AC-DC 電源，第一級將對其閉環控制運行的輸出電壓進行測量。由于這一輸出電壓也是第二級的輸入，因此該數據也被第二級用作前饋控制或者輸入過壓/ 欠壓保護。

單獨一個DSC消除了相同參數的重復測量，并可從內部提供不同控制或保護特性的所有選項。DSC也有助于系統對故障狀態作出比分立模擬控制器更快速、更高效的反應。例如，在一個兩級AC-DC 模擬電源中，如果故障出現在下級轉換器中，除非這個故障狀況已經被傳送給PFC 控制器，否則前端PFC 升壓轉換器將無法識別這個故障。而數字控制器能檢測到整個系統的故障狀態，無論故障發生在何處，幾乎都能在瞬間作出反應。
