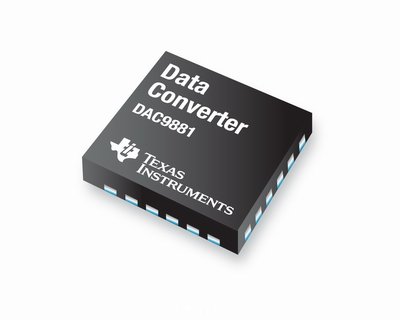

日前，德州儀器 (TI)宣布推出業界最高精度的數模轉換器 (DAC)，該器件具有 18 位單調性、±2 LSB 積分非線性誤差 (INL)、±1 LSB微分非線性誤差 (DNL) 等優勢。DAC9881 采用小型QFN-24封裝，使客戶可提高系統性能并簡化設計工藝，從而滿足自動測試設備、儀表、過程控制、數據采集以及通信系統等高精度工業應用領域的需求。

TI 高性能模擬業務部高級副總裁 Art George 指出：“DAC9881以方便易用的低功耗解決方案實現了領導業界的性能，無需外圍電路或校準，以較低的成本即可實現最高精確度。DAC9881進一步豐富了我們業界領先的 DAC產品系列，可支持高分辨率、較高響應速度、低功耗以及小封裝等重要的設計需求，從而幫助客戶在如工業、音頻、醫療以及通信等的應用領域的中，達到前所未有的全新性能水平。”

儀器推出高精度工業用業界最高精度數模轉換器

• 18 位單調性可確保工業過程控制等閉環應用領域的穩定性；
• 其低線性誤差，低噪聲以及比 16 位 DAC 多達 4 倍的解釋度，可增加自動檢測設備等開環應用的精度；
• 具有集成低噪聲輸出緩沖器的 18 位 DAC ，可將過往同樣需要實現 18 位性能時的外部組件數量減少 75％。

DAC9881是一款具備片上低噪聲輸出緩沖器的單通道電壓輸出 DAC，可減少所需外部組件的數量。該設備支持 SPI 串行接口，工作時，可實現高達50 MHz 輸入數據時鐘頻率，從而滿足普遍的 DSP、MCU 以及 FPGA 的快速靈活的接口需求。該 DAC 將低功耗（5V電壓時為 4 mW）與小型封裝 (QFN-24) 進行完美結合，可實現更高密度的電路板布局。

其他重要特性則包括 24 nV/rtHz噪聲、5 µs 建立時間、2.7 V 至 5.5 V整個電源電壓范圍上的軌至軌輸出擺幅，以及可選的上電復位至零刻度或中刻度。

工具與信號鏈解決方案加速產品上市場進程

客戶可立即通過簡單易用、模塊化的評估模板(EVM) 開始 DAC9881 的評估工作，以加速產品設計進程及上市進程。為了進一步簡化設計，TI針對高精度工業應用提供了完整信號鏈的各種不同部件，其中包括 ADS127x 模數轉換器、OPA211運算放大器、SN65HVD17xx RS-485 收發器、ISO72xx 數字隔離器以及 REF50xx電壓基準等。此外，DAC9881也非常適合與 TI 的 TMS320™ 數字信號處理器協同工作。

供貨與封裝情況

采用 QFN-24 封裝（4 毫米 x 4毫米）的 DAC9881 現已開始供貨，可通過 TI 及其授權分銷商進行訂購。

如欲了解有關 TI數據轉換器全面產品系列的更多詳情，以及下載最新放大器與數據轉換器選擇指南，敬請訪問： http://focus.ti.com.cn/cn/analog/docs/dataconvertershome.tsp?familyId=82&contentType=4&DCMP=TI-cn_Home_Tracking&HQS=v+OT+home_p_dc 。
