深圳市訊記科技有限公司是專業、服務、靈活的新一代領先工業通訊網絡解決方案供應商.向客戶提供工業控制光端機、工業控制光電轉換器.工業控制以太網交換機.視音頻及數據接入等技術創新,品質優良的產品。Ci-pf110/120系列產品是一款工業級Profibus數據光端機,速率支持2M（500K,1M,5M,10M可選）,RS485 工業端子,單光口/雙光口鏈網支持,支持Profibus-DP協議。

項目概述：

項目名稱：吉林某部隊綜合射擊場自動控制系統

項目目的：提高軍事訓練保障的自動化水平，提高訓練效益，確保訓練質量。對增強射擊訓練保障能力起到十分積極的作用，有著非常廣泛的實用價值。

項目概述：該系統主要用于綜合射擊場設備的控制和檢測，以網絡來控制分散的目標設備。由指揮所的計算機通過網絡發出不同目標指令，各目標的可編程控制器接收到指令后立即控制執行機構工作，可編程控制器再把執行機構工作情況和鋁箔傳感器的數據傳送到指揮所的計算機上顯示出來，并將該數據保存到數據庫。

項目要求：

該系統由1個主站（Simens CPU315），10個從站（Simens CPU224）組成，各工作站間組成鏈型網絡，整個網絡通信遵循Profibus-DP現場總線協議。各站間距離大約10Km，由此決定采用光纖傳輸。光纖傳輸設備需配合系統滿足以下指標：

1．系統可靠性：100%

2．命中彈數采集準確率：100%

3．?dāng)?shù)據傳送時間：<0.5秒

4．連續工作時間：不限

通過實地測試，我司Ci-pf110/120完全能夠滿足該系統的要求。

使用型號及具體數量：

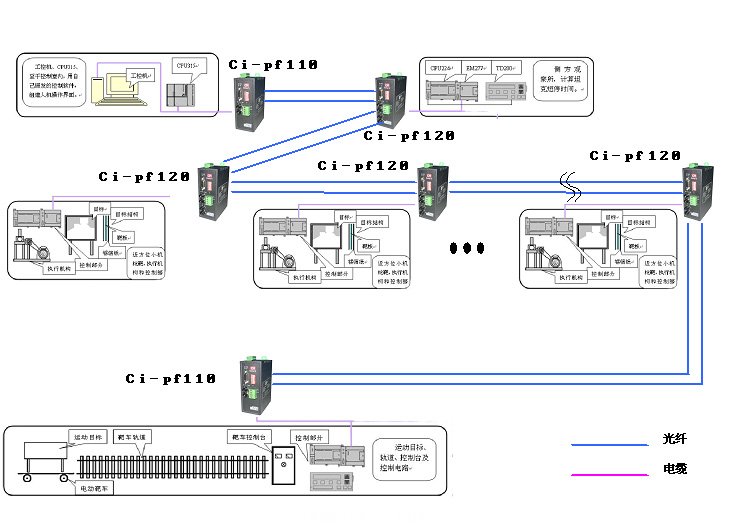

網絡拓?fù)浣Y(jié)構：
