ADI公司的ADSP-BF592是低成本Blackfin處理器，具有適用于工業和通用應用的較佳的外設指令，具有高性能的高達400MHz Blackfin處理器，兩個16位MAC，兩個40位ALU，四個8位視頻ALU和40位移位器。主要應用在消費類音頻設備、低成本圖像設備、智能電表、消費類手持設備、醫療設備和汽車駕駛輔助系統。

ADSP-BF592處理器是Blackfin系列產品的一個成員，它采用了ADI/英特爾微信號架構（MSA）。Blackfin處理器采用了最先進的雙MAC信號處理引擎，具有干凈，正交，類RISC微處理器指令集，以及單指令，多數據（SIMD）多媒體功能，并將這些優勢集成在一個單一的指令集架構里。

ADSP-BF592處理器完全與其他Blackfin處理器的代碼兼容。ADSP-BF592處理器的最高性能達400MHz，并減少了靜態功耗。

ADSP-BF592處理器是下一代數字通信和消費類多媒體應用的高度集成的片上系統解決方案。通過將高性能信號處理核與行業標準接口相結合，其可以迅速開發出低成本應用而不需要昂貴的外部元件。系統外設包括一個看門狗定時器、三個支持PWM 的32位定時器/計數器、兩個雙通道，全雙工同步串行端口、與兩個串行外圍接口（SPI）兼容的端口、一個支持IrDA的UART、一個并行外設接口（PPI）和2線接口（TWI）控制器。

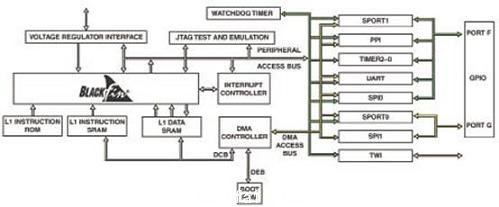

圖1 ADSP-BF592處理器框圖

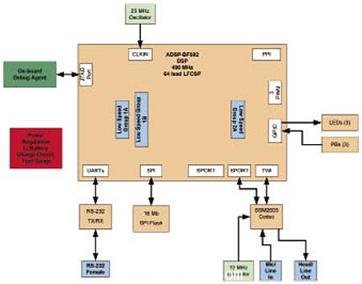

圖2 ADSP-BF592 Blackfin處理器內核框圖

Blackfin處理器提供世界級的電源管理與性能。他們采用低功耗和低電壓的設計方法進行生產，具有片上動態電源管理功能，因此具有改變電壓和運行頻率的能力，從而顯著地降低了整體功耗。與僅僅改變工作頻率相比，這一能力可以大幅減少功耗。因此，便攜式電器的電池壽命更長。

ADSP-BF592主要特性

?高達400MHz的高性能Blackfin處理器

?兩個16位MAC，兩個40位ALU，4個8位視頻ALU，40位的移位寄存器

?為了編程方便并且支持編譯器RISC式寄存器和指令模型

?先進的調試、跟蹤和性能監控

?內部和I/O操作可接受的大范圍的電源電壓

?片外穩壓器接口

? 64引腳（9mm×9mm）LFCSP封裝

?存儲器：

- 68k字節的內核存取存儲器

- 64k字節的L1指令ROM

?內部L1 ROM與SPI存儲器，或包括SPI、PPI以及UART主機設備內靈活的引導選項

?存儲器管理單元提供存儲器保護

?外設：

- 4個32位定時器/計數器，三個支持PWM

- 2個雙通道，全雙工同步串行端口（SPORT），支持八通道立體聲I2S 通道

- 2個串行外設接口（SPI）相兼容 的端口

- 1個支持IrDA的UART

- 支持ITU-R656視頻數據格式的并 行外設接口（PPI）

- 2線接口（TWI）控制器

- 9個外圍DMA

- 2個內存到內存的DMA通道

- 具有28個中斷輸入的事件處理程 序32個可編程遲滯的通用I / O端口 （GPIO）

- 調試/ JTAG接口

- 能夠倍頻的片上PLLADSP-BF592應用領域

?消費類音頻

?低成本的成像設備

?智能儀表

?消費手持設備

?醫療設備

?汽車駕駛輔助系統
