準分子激光器在布拉格光柵光纖刻寫中的應用

星之球激光 來源:佳工機電網2012-01-12 我要評論(0 )

布拉格光柵光纖在光通訊領域及以光纖為載體的光傳感領域有著巨大的應用。在全球化的城市市政工程對于拉力,壓力以及溫度等參數監測的巨大需求的驅動下,以光纖為載體的...

布拉格光柵光纖在光通訊領域及以光纖為載體的光傳感領域有著巨大的應用。在全球化的城市市政工程對于拉力,壓力以及溫度等參數監測的巨大需求的驅動下,以光纖為載體的光傳感系統突破了諸多電子傳感器的限制逐漸成為一個主流方向。采用布拉格光纖的光傳感系統在這個領域有在明顯的優勢,如更高的傳感探測精度,更寬的拉力探測范圍以及系統本身更輕的重量。它們被植入監測物體,因而不受電磁干擾以及外部惡劣環境的影響。

目前傳統的布拉格光纖的制備還是采用193nm或者248nm的長相干長度的準分子激光器,采用相位掩模板刻寫來完成。透過相位掩模版,輸出的激光光束會形成規則的干涉條紋,直接照射在光纖上。通過提高準分子激光器輸出光束的空間相干性,可以在掩模板后形成更高的干涉對比度。

newmaker.com
相干公司LPXpro 80 W 準分子激光器

在穩定的大尺寸光束的照射下,掩模板后的的干涉條紋刻寫在光纖上形成了布拉格光柵,通常布拉格光柵的長度在10mm。由于這種方式需要比較大的光斑尺寸,較好的光束相干性以及較高的脈沖能量,相干公司的LPXpro系列準分子以其100mJ的脈沖能量成為這種靜態刻寫方式的最佳選擇。

newmaker.com

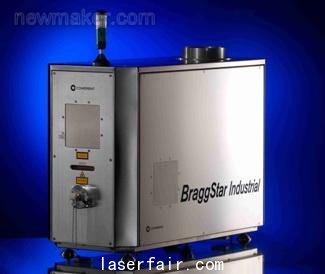

相干公司BraggStar 80 W工業級準分子激光器

除此之外,采用小光束激光,(通常寬度1mm的光源)通過掃描的方式掃過整個掩模板,從而在光纖上實現相應的布拉格光柵也是一種常用的手段。掃描方式可以提供更好的靈活性,從而實現不規則光柵的刻寫,比如啁啾光柵。這種刻寫方式需要激光光束就有很高的相干性以及較低的脈沖能量,相干公司的BraggStar系列產品就是很好的選擇。(end)
