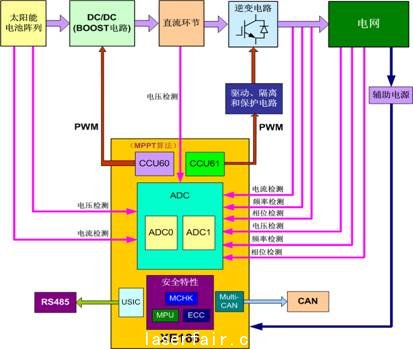

基于XE166的光伏并網發電系統基本結構框圖



XE166家族概覽

即時信號處理器XE166家族主要特性

• 高達100 MIPS

• 中斷延遲小于100 ns

• 高存儲容量

–高達 1.6M 字節Flash

–高達 138K 字節RAM

• 雙ADC模組

–10位轉換精度(±2LSB)

–多達30路通道

–675ns轉換時間@80MHz

• 多達4個專用CCU6模組

• 多達10路通用序列接口單元(USIC)，

• 支援ASC/SSC/I2C/LIN/I2S

• 多達6個CAN節點

• 靈活的IO電壓3~5.5 V

• 4種不同封裝類型：QFP64、QFP100、QFP144、QFP176

• 產品生命周期長，可保證持續穩定的產品供應

光伏發電系統選擇XE166即時信號控制器的10大理由

3大顯著優勢

?集成度更高，BOM 價格更低：片內集成EVR、OSC等

?運行速度更快：高達100 MIPS，內嵌DSP單元

?存儲容量更大：高達1.6M字節Flash

4大獨特優勢

?驅動控制的優化設計：同步雙ADC、多個PWM單元(4個CCU6、2個CCU2)

?靈活性：3~5.5V的 I/O 電壓（分布在2個電源域內）

?安全性：MPU、MCHK、SRAM & Flash帶ECC、ADC斷線檢測，為實現SIL3做準備

?豐富靈活的通信接口：USIC、MultiCAN

3大縮短產品面市時間的優勢

?代碼可移植：與C166的指令相容

?平臺可訂制：內存、外設、封裝

?易于使用: 完整的工具鏈配套（免費初始化軟件DAvE+1年免費TASKING）
