3 DeviceNetBuilder軟件調試

3.1  通訊連接

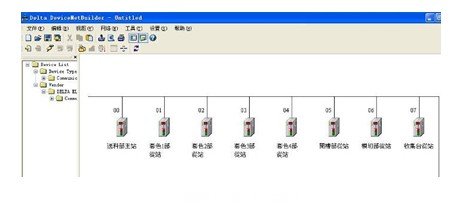

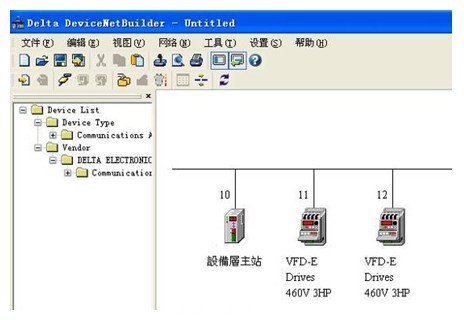

　　通訊參數設定好后，選擇“網絡—在線”，即可以搜索網絡中的設備，當搜索完畢后，選擇00號主站網絡，會顯示出檢測到的網絡模塊和設備。選擇10號主站網絡，會顯示出檢測到的網絡模塊和設備，如圖4所示。

圖4  選擇10號主站網絡，會顯示出檢測到的網絡模塊和設備

3.2 模塊參數設置

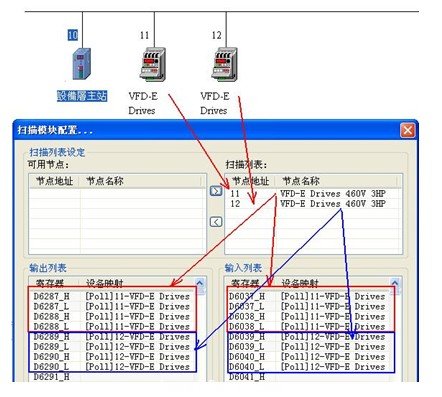

　　用鼠標左鍵雙擊DNET Scanner主站模塊圖標，可以進入主站模塊的“掃描模塊配置”工具，設定從站的掃描列表，以及寄存器的對應設備（地址）映像表：

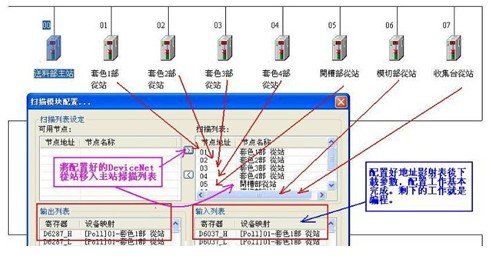

　　分別連接到套色1、套色2、套色3、套色4、開槽、模切、收集的主站PLC，切換到各個設備層網絡，并且編輯地址影射表，如圖5所示。

  圖5  編輯地址影射表

　　配置好后，將PLC工作模式切換到停止，選擇“網絡—下載”，將設定好的參數下載到DeviceNet模塊中，下載完畢后，再運行重新PLC。檢查主站DVPDNET-SL的“MS LED”和”NS LED”指示燈都是綠色，并顯示DeviceNet的通訊節點號。這樣DeviceNet的設定工作就基本完成。

4 結束語

　　該設備整臺機器是按照高要求、高速度、高效率、可靠性及安全性而設計制造，最高送料頻率是200張/分鐘，最大進紙尺寸1200×2400（毫米），能夠快速換單，操作調整方便，自動歸零和自動復位。所有間隙或定位數字化電動調整。通過人機界面可儲存常用訂單，實現快速換單操作。而整套設備的技術亮點在于總線網絡的應用，一方面簡化設備制造的配線工作，減少配線時間，提高配線精確性；在生產現場建造或組裝設備時，不再需要特殊配線規則和詳細數據，或特殊培訓，簡化了設備安裝工藝；另一個方面提高了設備用戶的監控和維護效率，通過總線網絡可以減少生產和維護的工作，參數設定完畢后可以通過保存到HMI的配方，減少相同工藝的重復生產的調整和設置工作，使生產工作標準化，便于設備管理。并可以實現快速的網絡故障信息診斷，減少系統停機時間?？偠灾I(yè)網絡是很好的應用工具。
