1引言

　　隨著計算器技術的發展，通訊傳輸在工業自動化控制領域得到越來越廣泛的應用。由于串行通訊方式具有使用線路少、成本低、簡單易用，特別是在遠程傳輸時，避免了多條線路特性的不一致而被廣泛采用?，F(xiàn)在各PLC生產廠家都極其重視通訊在PLC推廣中的應用，并且各具有優勢特點，合理利用PLC串行通訊功能將極大的降低自動化項目成本，提高產品競爭力。

2 串行通訊簡介

　　計算機通訊即是不同的設備通過線路互相交換編碼數據，其主要目的在于將數據從某端傳送到另一端，實現信息的交換。通訊通常有并行和串行兩種方式，由于并行傳輸方式在數據電壓傳送的過程中容易衰減互擾，并且線路工程費用較高，而串行通訊方式則能很好的解決這些問題，因此在工業應用中絕大多數使用串行通訊。

　　串行通訊的基本接口方式分為RS-232和RS-485兩種標準。

　　2.1 RS-232接口

　?。?） RS-232-C接口連接器一般使用型號為DB-9的9芯插頭座，只需三條接口線，即“發送數據”、“接收數據”和“信號地”即可傳輸數據，其9支腳位的定義如下表1所示。

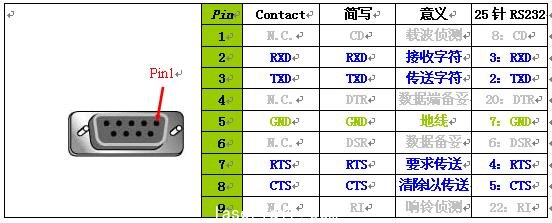

　　表1 RS-232-C接口連接器定義

　?。?） 在RS232的規范中，電壓域值在+3V---+15V（一般使用+6V）之間稱為“0”或“ON”；電壓在-3V----15V（一般使用-6V）之間稱為“1”或“OFF”；計算機上的RS-232“高電位”約9V，而“低電位”則約-9V。

　?。?） RS-232為全雙工工作模式，其訊號準位是參考地線而得，分別作為數據的傳送和接收；實際應用中其傳輸距離可以達到15米。只具有單站功能，即一對一通訊。

　　2.2RS485接口

　?。?）采用正負兩根信號線作為傳輸線路。

　?。?）RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。#p#分頁標題#e#

　?。?）RS485為半雙工工作模式，其訊號是正負兩條線路訊號準位相減而得，是差動式輸入方式，抗共模干能力增強，即抗噪聲干擾性好；實際應用中其傳輸距離可達1200米。具有多站能力，即一對多的主從通訊。
