QC20-W 新型無線球桿儀

雷尼紹宣布繼信譽良好的QC10球桿儀系統之后推出新一代產品。QC10球桿儀在全球廣泛應用于機床精度和伺服控制性能評估。

QC20-W球桿儀采用雷尼紹全新設計、開發的直線位移傳感器和藍牙 (Bluetooth™) 無線技術。這種設計具有使用方便和耐用性強的優點，從而使QC20-W可用于“防護門關閉”狀態下進行測試，此前同類有連線的系統需在“防護門開啟”狀態下測試，可能造成安全和程序上的問題。

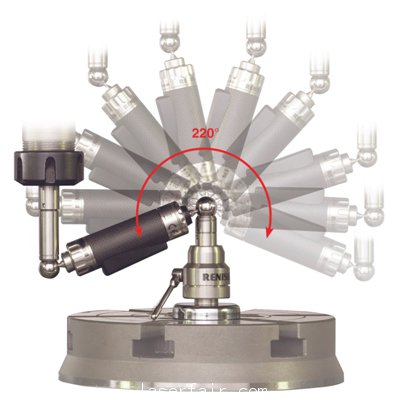

新型設計使球桿儀能夠以某一參考點為中心對XY、YZ、ZX 3個正交平面進行測試。單個簡單的硬件設置意味著測試更快捷，并能創建典型的位置精度空間測量。QC20-W球桿儀保留了簡單數控機床圓檢驗程序的原理和功能強大的軟件。這些優點結合在一起，可以快速診斷和量化機床定位誤差，包括伺服不匹配、爬行誤差、反向間隙、重復精度和比例不匹配，以及幾何精度誤差，然后給出總體圓度誤差值。

Ballbar20系統軟件功能大幅增強，測試和報告的靈活性更強。QC20-W組件存放在一個全新設計的堅固的系統便攜箱中，箱子中還為最常用的附件預留了空間。

為保證數以千計的QC10系統現有用戶的利益，雷尼紹盡力地保證新系統與QC10系統的向下兼容性。在與現有QC10系統共同工作時，這將大大降低升級成本并減少因此帶來的工作中斷時間。

球桿儀長度與QC10相同，因此所有現有測試程序，包括測試模版、數控程序和工作及測試步驟均可延用。升級時只需稍加培訓，重點熟悉新功能即可。由于Ballbar20軟件與QC10系統兼容，其測試文件格式保持不變。因此，機床的新老測試記錄均可使用同一個軟件來分析。

已有QC10球桿儀的用戶可以極具競爭力的價格來購買升級組件，這對那些準備花錢重新校準其現有QC10球桿儀的用戶來說更具吸引力。標準的升級組件配置中包括一個配裝到現有QC10便攜箱的海綿插件；而作為選件提供的新附件則包括新的系統便攜箱和用于新型3平面測試的附加硬件。

15年來，雷尼紹的QC10伸縮式球桿儀作為專用診斷工具贏得廣泛認同，被認為是最佳、最實用的快速檢測機床綜合性能的方法。新型QC20-W系統確保了雷尼紹將繼續擴大其在業內的領先地位。
