1.前言

　　太陽能作為一種綠色環保新興能源一躍成為現代能源關注點，出于保護環境的考慮以及全球面臨的能源短缺現狀，太陽能發電在世界范圍內得到了快速發展。隨著光伏行業的技術進步，太陽能發電成本逐步降低，在經濟性上已經能夠與核能發電、水力發電展開競爭。當前，我國面臨電力短缺局面，在煤電占主導地位的我國 電力行業，因環境承載力限制以及各種因素導致的煤炭短缺局面，煤電發展受到制約。太陽能這種干凈的自然能源，沒有常規能源（煤電，油電）與核電會造成環境污 染的問題。我國太陽能資源豐富，太陽能利用得到了政府的政策支持，太陽能發電產業面臨前所未有的發展機遇。

　　2.系統概要

　　太陽能發電場具有逆變器/通信模塊布置范圍廣闊，設備運行的自然環境惡劣等特點，光伏監控系統專為大中小型太陽能發電逆變器/通信模塊而設計，系統涉及了當前國內最先進的數據采集、監測分析和控制策略軟件技術。

　　系統采用力控eForceCon組態軟件作為監控平臺，該產品最大的特點是能以靈活多樣的"組態方式"而不是編程方式來進行系統集成，它提供了良好的用戶開發界面和簡捷的工程實現方法，只要將其預設置的各種軟件模塊進行簡單的"組態"，便可以非常容易地實現和完成監控層的各項功能，縮短了自動化工程師的系統集成的時間，大大的提高了集成效率，該產品能同時和國內外各種工業控制廠家的設備進行網絡通訊，同時還可以方便的向控制層和管理層提供軟、硬件的全部接口，來實現與"第三方"的軟、硬件系統來進行集成。

　　3.系統架構

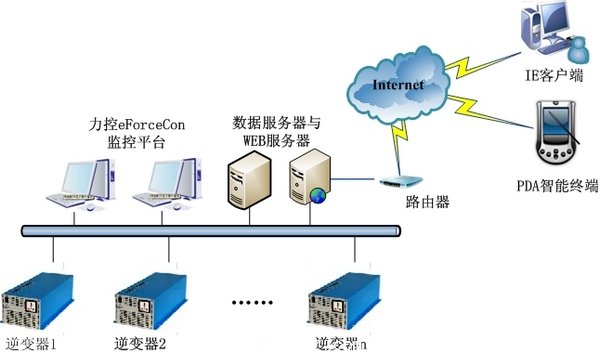

　　所有光伏逆變器/通信模塊可通過光纖、以太網、RS485總線等等任意形式連接至主控室的上位機操作員站，實現整個光伏系統的監控，下圖所示為系統架構圖。

　　4.功能特點

　　系統具有友好的控制界面。在編制監控軟件過程中，充分考慮到光伏電站運行管理的要求，使用漢語菜單，操作簡單，盡可能為光伏電站的管理提供方便。

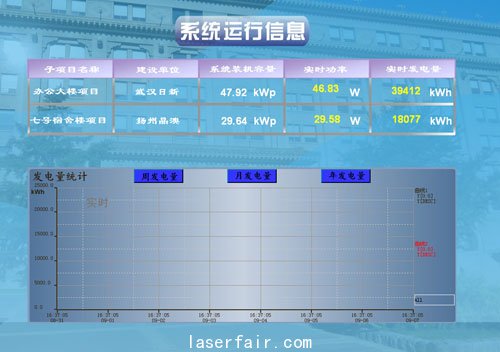

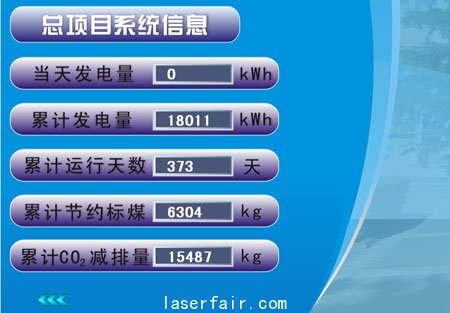

　　系統顯示各臺逆變器/通信模塊的運行數據。如每臺逆變器/通信模塊的瞬時發電功率、累計發電量、發電小時數、輸入輸出的電壓、電流、功率等，將下位機的數據調入上位機并在顯示器上顯示，必要時還可以用曲線或圖表的形式直觀地顯示出來。

　　系統顯示各光伏逆變器/通信模塊的運行狀態，如開機、停機、并網、離網等情況，通過各光伏逆變器/通信模塊的狀態了解整個光伏電站的運行情況。（如需下行控制命令，需逆變器有此功能配合）。

　　系統能夠及時顯示各逆變器/通信模塊運行過程中發生的故障。在顯示故障時，能顯示出故障的類型及發生時間，以便運行人員及時處理及消除故障，保證光伏逆變器/通信模塊的安全和持續運行。

　　監控軟件具有運行數據的定時打印和人工即時打印以及故障自動記錄的功能，以便隨時查看光伏電站運行狀況的歷史記錄情況。

　　5.結語

　　基于力控eForceCon 監控組態軟件搭建的光伏電站監控系統，可實現監測數據信息共享、交換、傳輸?shù)裙δ?，滿足用戶中心數據庫的要求。在進行遠程數據采集和控制時，保證了光伏數據的實時性和可靠性。
