一  應用背景
　　玻璃在成形時，由于受到工藝的影響，不可避免的會出現氣泡和結石等瑕疵。由于玻璃的幅寬一般比較大而瑕疵大多數比較小，并且玻璃在壓延時一般是連續的。這就給人工檢測帶來了極大的困難。針對這種現狀，上海波創公司成功研發出一套針對玻璃的瑕疵檢測的視覺系統。

二  檢測產品及檢測要求
　　檢測的產品是玻璃（包括伏法玻璃和太陽能玻璃）。
　　檢測的要求是玻璃超過尺寸容限的氣泡和結石。

三  檢測系統描述
　　該應用可以采用連續檢測或者觸發檢測。
　　應用中采用線掃描的取像方式。使用不同的打光方式把氣泡和結石同玻璃本體區別開來，再使用專用的視覺檢測軟件進行處理，并把檢測到的瑕疵的坐標發送給打標設備做標記從而進行分選。

四  系統組成
　　1 、硬件列表


　　說明：相機的個數及分辨率根據玻璃的幅寬及檢測的最小瑕疵而定，一般可選1K-8K

　　2 、應用軟件
　　一套波創公司開發的玻璃檢測專用軟件

五  檢測圖片長形氣泡

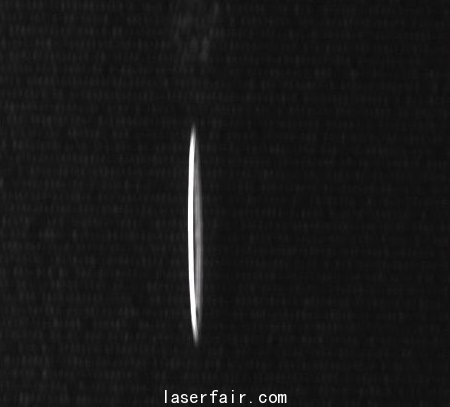

　　　　　　　　　　長形氣泡

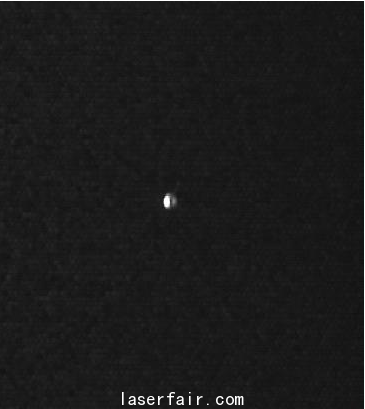

                              圓形氣泡

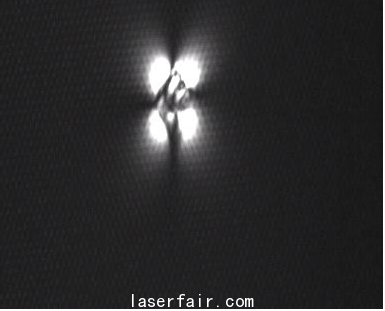

                              結石

六  主要性能參數特點
　　1 可以檢測到的最小的瑕疵為0.1mm。
　　2 最大可以適應7m/s的生產線速
　　3 統計功能，可以自動記錄氣泡和結石的數量，便于調整工藝
　　4 圖像及檢測數據自動存儲功能，可以存儲良品圖片或不良品圖片，輸出檢測數據
　　5 友好的人機界面，支持自定義的VB,VC界面
　　6 可以設定多級用戶權限，方便維護
　　7 工作環境  溫度：0℃-45℃，濕度：20%-90%，無凝結

七  應用領域
　　伏法玻璃及太陽能玻璃生產線
