艾爾默斯公司日前宣布推出一種緊湊型封裝的汽車級雙天線電源保護芯片。該芯片為天線系統提供靜電保護（ESD保護）以及電源對地/電池的短路保護，同時該芯片具備過熱保護的功能。通過I2C總線接口，可以非常方便的通過兩根數據線對多個不同的器件進行尋址。該芯片采用QFN20L5封裝。

該芯片可以用在輸入電壓從4.5V~25V的天線應用中。芯片把輸出端的電壓通過電阻分壓，然后反饋到芯片內部作為調整的依據，可以獨立地輸出兩路電源，電壓范圍從3.3 V直至至VBat。

采用QFN的封裝形式，使得芯片體積可以做的很小，但卻具有全面的診斷功能。由于它采用I2C接口和8位ADC，可對輸出電壓和電流進行實時監控。同時，它可以對每個輸出通道單獨設置過壓和欠壓的閾值，也看根據用戶的實際需要，當檢測到上述故障的時候自動關機。輸入端的模擬傳感器還可以與可編程的數字輸出結合起來使用，用于監控第三路天線電源電路或其他功能。

產品特性：

●兼容汽車輸入電壓范圍為6V～40V，包括拋負載情況下的電壓跳變；

●通過電阻分壓取樣，可編程輸出電壓范圍為3.3V～VBAT，具備可編程軟啟動功能；

●高達200mA的負載電流，可對過流電流以及開路電流的閾值進行編程；

●對輸入電源有過壓/欠壓保護、過溫和過流、負載開路保護，發生保護的情況下輸出故障指示信號；

●可控制一個外部雙極NPN晶體管的輸出，以降低功耗；

●集成I2C數字接口，實現對電壓以及電流保護幅值的可編程；

●控制接口包含數字比較器，可用于其他功能；

●8位快速ADC可采集相關的系統電壓和電流。

典型應用:

●汽車天線模塊

●導航與無線電設備

●通用電壓穩壓器應用

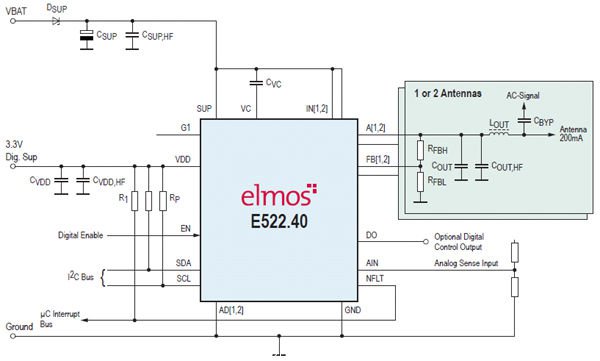

典型應用電路
