用向視網膜直接照射激光描繪圖像的方式，為用戶提供影像——應用了這種原理的頭戴式顯示器（HMD）“Laser Eyewear”的基礎技術由日本QDLaser公司和東京大學納米量子信息電子研究機構聯合開發出來。計劃2015年底之前開始銷售將激光器部分置于HMD外部的BtoB用機型。主要用于建筑工地的作業輔助等用途。2017年底將推出把激光器部分內置于HMD的消費用機型。

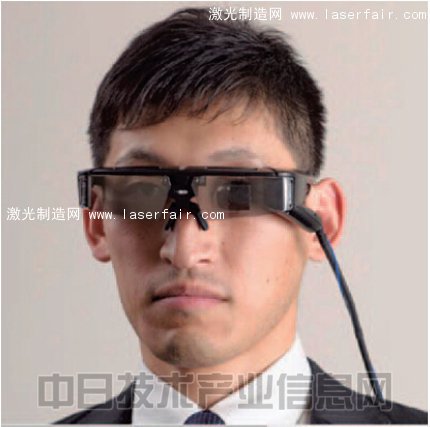

Laser Eyewear的外觀（圖：QDLaser）

    此次開發的Laser Eyewear采用了將半導體激光器發出的RGB三原色激光用MEMS反光鏡反射，再通過反射板將光聚在瞳孔附近，最后再照射到視網膜上的機構（圖1）。

    利用激光直接在視網膜上描繪圖像的方式（激光視網膜掃描方式）早在1990年代初就已提出，日本兄弟工業等多家公司曾進行過開發，但“光學系統為能簡化，其尺寸方面等存在無法實用的問題”（QDLaser）。此次使用了MEMS反光鏡，并開發了新設計的非軸對稱光學系統，從而找到了小型化方面的突破口。試制品的分辨率“比720p稍低”（QDLaser）。

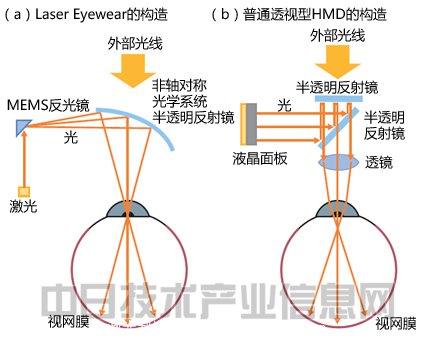

圖1 QDLaser公司開發的可使光線高效到達視網膜的“Laser Eyewear”，因為直接向視網膜照射激光，所以具有近視眼等也能高效而清晰地看到影像的優點。而且，光學系統非常簡單。如果是使用液晶面板的HMD，液晶面板等會導致入射的光線減弱，因此原理上效率低于Laser Eyewear。另外，光學系統也比較復雜。

    目前，HMD使用的主流顯示技術為液晶。但此次的系統具有以下優點，（1）構造簡單、（2）省電、（3）色彩表現性高、（4）不用對焦。其中，（2）省電的原因是，光線在照射到視網膜之前不會在中途擴散，因此只需使用μW級光源。（3）色彩表現性方面，因為RGB光可直接進入視網膜，所以可獲得鮮艷的色彩。（4）不用對焦是因為光學系統具有讓光線會聚在瞳孔附近的特點。由于不管眼球的透鏡處于什么狀態，光線都能進入視網膜并描繪圖像，因此無論用戶的視力水平如何，不管是近視還是老花，均可獲得清晰的圖像。該系統可以作為“助視器”。

    不過，此次的系統也存在缺點，那就是眼睛位置與HMD的調整要求比液晶方式來得嚴格。其原因是，如果瞳孔與激光的軌跡發生錯位，光線就無法進入視網膜，從而導致用戶無法看到影像。QDLaser表示，“今后將對光學系統加以改進，使在瞳孔附近會聚的光的直徑與瞳孔相比足夠小，這樣便可在一定程度上解決該問題”。
