汽車內的顯示和信息系統非常豐富，層出不窮地包圍著我們，有些信息非常重要，有些則是為了舒適性或娛樂，有的則僅僅是提供資訊，這很有價值，但又非必需。作為一名駕駛者，我們最需要的是關于汽車工作狀況的關鍵數據——并且是實時的。

    汽車制造商采用各種技術為駕駛員提供這類關鍵信息，包括分立式LED、儀表盤和液晶顯示技術。盡管每輛車的型號不同，但提供信息的方式非常一致，幾乎每個乘員都能很快適應不熟悉的車型并從中獲取信息。另外，還可利用平視顯示(HUD)系統將這些數據和信息虛擬投影到車輛前方駕駛員的視線內。隨著顯示技術的不斷發展，HUD在豪華汽車內已非常普及。而隨著成本的降低和尺寸的減小以及性能的提升，這些HUD系統也開始不斷地被中端汽車所采用，并且很快會普及到經濟型汽車內。

    最新的HUD技術采用移動MEMS反射鏡和彩色激光，即所謂的微型激光投影儀。這些激光投影儀具有無限對焦、陽光下清晰可讀、超凡的色彩飽和度以及小尺寸等優勢，使其成為汽車信息娛樂系統的理想媒介。

    本文通過剖析汽車領域的現代HUD技術，提出了采用微型激光投影儀的新方案。集成式“橋接芯片”解決方案采用高性能三通道激光驅動器，相對于老式TFT、CRT和DLP技術，其減小了尺寸、降低了成本和設計復雜度，所有這些優點都得益于激光。

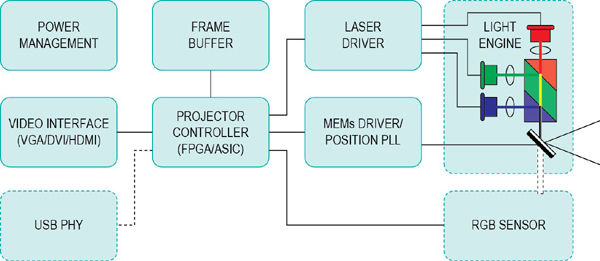

    最新HUD技術的核心是一個微型激光投影儀(圖1)，它是一種小型MEMS成像系統，能夠?qū)⑾袼仃嚵型渡渲翈缀跞我獗砻?。微型激光投影儀沒有采用輻射技術(TFT和CRT)，而是發射一束彩色光繪制圖像、儀表和指示燈。光束掃描一個類似于CRT電視的光柵圖。通過三原色的色度和亮度組合，產生每個像素(見圖1)。

    利用MAX3601激光驅動器集成的8位DAC，每個像素可產生24位色彩飽滿的RGB顏色，從而產生1600萬種獨特的顏色。由于激光器以截然不同的頻率發射每種顏色，所以顏色鮮艷并且可以“過飽和”，以吸引駕駛者的注意。在樹林或叢林環境下，特意使綠色呈現出不同尋常的色彩，以突出顯示。

    組合光束被送至掃描MEMS反射鏡芯片，后者通過水平掃描產生一條掃描線，然后縱向斜線變化，將掃描線組合為一個顯示面。產生的高清圖像以60Hz的頻率刷新并且始終準確對焦——這是激光技術的另一優點，尤其對于弧形的汽車擋風玻璃。

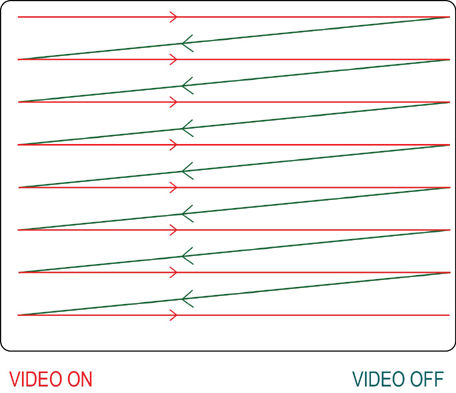

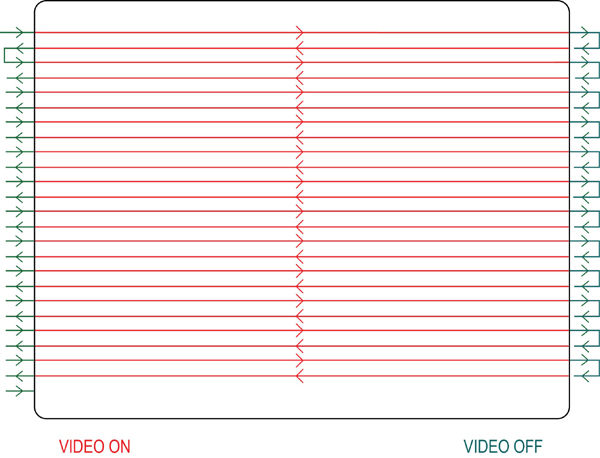

    在陰極射線管(CRT)中，每條掃描線從左側開始，采用回掃方法快速返回至每行的起點(圖2)。微型激光投影儀憑借現代化數字技術，以正向方式掃描奇數行，以反向方式掃描偶數行(圖3)。

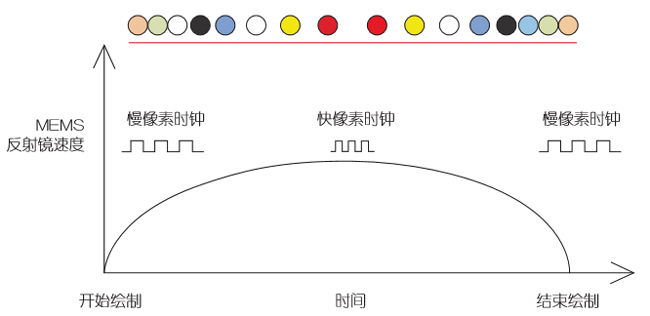

    CRT與微型激光投影儀技術的另一不同之處是時序變化，這依賴于像素在水平掃描線上的位置。因?yàn)椴捎肕EMS技術，反射鏡必須在每行的開始和末尾加速和減速。由于MEMS反射鏡慣性的原因，在到達每個末端之前變慢，因此強制以恒定像素時鐘發送的像素在末尾“扎堆”。如果不加修正，這種像素扎堆現象會表現出從左至右的較高的邊沿亮度及坐標失真(圖4)。    修正扎堆現象的方法之一是產生虛擬像素，并在掃描線的各個段內插入子像素。在掃描線的中段，MEMS反射鏡的掃描速率最快，這里會以每個虛擬視頻時鐘發送一個子像素的速率發射子像素。而在邊沿，則每隔3個、4個或5個時鐘發送一個子像素圖5)。

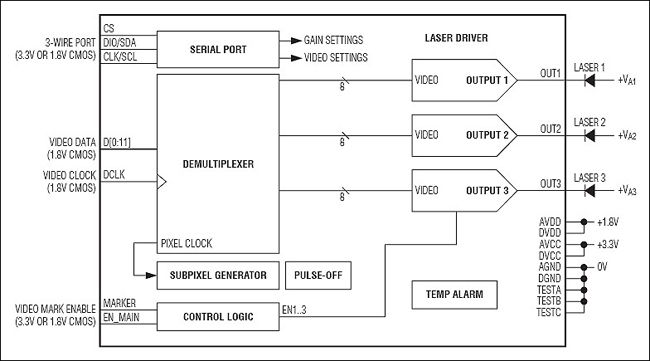

    控制每個高速激光像素要求器件能夠?qū)⑾袼乜焖俅蜷_和關閉，外加許多高級接口、資源以及功能電路(圖6)。MAX3601 RGB激光驅動器(圖7)能夠在1ns內調制像素邊沿，所以非常適合用于該應用。由于激光具有高容性、感性負載，所以關斷激光像素極具挑戰性。利用Maxim獨有的像素關斷輔助(Pixel-Off Assist)功能，使得1ns關斷邊緣速率成為可能。三通道DAC工作在250MHz及以上，確保高清分辨率下的視頻速度。

    LCD、DLP及其它背光技術在夜間及隧道條件下面臨很大挑戰，背光泄露會產生陰影或虛影。而激光投影儀不存在該問題，因?yàn)榧す獠捎们罢展獾姆椒c(diǎn)亮每個像素。由于激光投影儀逐像素增加照射，除激光偏置電流外，功率始終小于100%全開。消隱期間以及像素為黑電平時，可關斷電源。按照這種方式，對于全黑場景，功耗降低至80mW。MAX3601具有倍增DAC，可調制從黑暗環境下1流明一直到太陽光下30k流明的光輸出功率。

    持續監測激光顏色，以確保在較寬溫度范圍內的顏色一致性，以及保證激光條件的安全。也利用顏色傳感器補償日光、陰影或夜間條件下的亮度。由于激光始終對焦，復雜而昂貴的光學器件不會占用光學引擎的寶貴空間。所以，激光投影儀非常適合小型汽車對空間的苛刻要求。由于現在的HUD架構采用7片或更多器件用于呈現顏色，所以該方案所節省的空間就變得尤其寶貴。

    傳統激光投影儀中，視頻激光控制器SoC的功率幾乎與主機SoC控制器相同，也具有類似尺寸的視頻幀緩存器，以及GPU功能。微型投影儀實時執行關鍵任務時僅占一部分處理器帶寬。傳統設計將數據從視頻幀緩存器發送至微型投影儀處理器的幀緩存器，然后逐行解析至MEMS反射鏡，這樣就很繁瑣、沒有效率。

    為了消除這種冗余性并再次平衡成本、功耗以及每個關鍵元件的負荷，橋接芯片提供了合理的折衷方式。

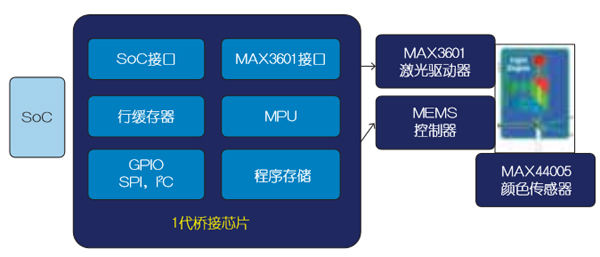

    微型激光投影儀通過使用橋接芯片(圖8)，將數據流流水線化，進行高效率處理。兩個視頻幀緩存器減少為一個。實時任務由橋接芯片負責，不再占用大量系統負荷的中斷，從而減輕SoC負荷，使成本和功耗降低。SoC的GPU處理FIFO-LIFO掃描線反轉的存儲器尋址以及補償MEMS慣性運動。工作負荷得到了平衡。

    理論上是這樣，那么從哪里開始呢？我們首先看一下投影儀的SoC功能，然后決定如何封裝這些功能。主機SoC處理器和視頻處理器均具有6MB幀緩存器，所以我們可省去存儲器并代之以少數的行緩存器。這要求在高速視頻輸入和MEMS反射鏡的較慢的行速率之間做嚴格定時；這對于支持HUD應用所需的不同分辨率尤其重要。橋接芯片確保行緩存器始終滿載，同時也檢查主機SoC關斷或使極少的關鍵功能處于工作狀態，以節省系統功耗。

    中斷SoC來處理一般的實時任務以及服務可預測的中斷，造成SoC在空閑期間的功耗較高。這非常浪費，因?yàn)闃蚪有酒m合處理實時任務，因此，可以說橋接芯片將系統效率最大化了。

    主機SoC非常適合處理GPU任務，例如縮放、顏色修正、白平衡、反扭曲(以補償風擋玻璃的曲面或飛點架構引起的針墊效應)，以及發送數據以填充橋接芯片的行緩存器。對于具有少數幾行代碼的SoC來說，反轉從左至右和從右至左的存儲器尋址，是一項簡單的任務。該SoC將會預處理數據并將其發送至橋接芯片而無需知道MEMS時序要求。

     橋接芯片內置的微型微處理器或狀態機可以處理簡單的輔助任務，使設計者能夠靈活增加自定義功能。

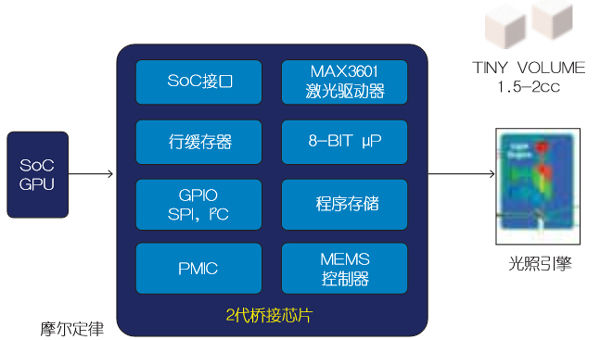

    圍繞橋接芯片而構建的四芯片方案形成高度集成、可編程的微型激光投影儀，連接至標準視頻接口，如HDMI和VGA。該方案處理所有投影儀相關的任務。但我們能夠進一步壓縮設計嗎？    對于要求更高集成度的應用，例如移動電話和其它小型消費類設備，橋接芯片可與其它功能組合。例如，我們可以設計一種可編程橋接芯片，支持距離檢測、桶形失真補償、反射鏡加速和減速補償，以及亮度、顏色和振動穩定。還希望其具有支持防抖、鋸齒光柵掃描、字節視頻數據對齊、可變分辨率以及亮度控制和功率管理的硬件電路。讓處理器驅動的核心在軟件中運行硬件算法，速度足以刷新幾乎無抖動的圖像。現在，可將之前的四芯片方案縮減為一個芯片(圖9)。

     微型激光投影儀正逐漸嵌入至智能手機、平板電腦、筆記本電腦、可穿戴式計算機以及汽車HUD顯示。2013年度有50萬輛以上的汽車配備了HUD，并且，預計在未來5年的增速將達2到20%至30%，因此，OEM要求節省HUD空間和成本是完全可以理解的。高度集成橋接芯片，如圖8和圖9所示的方案，將大大減輕主機處理器的負荷，節省空間功耗、芯片數量，以及所需的處理資源。

    以CPU為核心的HUD微型激光投影儀橋接芯片方案支持高質量外設集成和快速處理器，這樣就能在軟件中執行算法。使用橋接芯片的方式減少了硬件，降低了功耗和復雜度，為實現HUD的新思路、新方法提供了靈活性。

    未來，微型激光投影儀將采用飛點架構，這能把功能擴展至3D照相和手勢控制應用。在2014年后期，PC和平板電腦中將配備這些功能，隨后是HUD設備將廣泛應用于汽車中。

    不久的將來，駕駛員只需在中控臺前揮一下手，即可調節收音機音量或切換至不同頻道；雙眼將通過激光HUD觀察前方路面，確保安全。高度集成的微型激光投影儀橋接芯片及參考設計將為更多公司提供快速采用該項技術的途徑，發揮創造性并獲取更大利潤。
