伊斯卡旗下METROPTIC TECHNOLOGIES公司，激光掃描測量設備的開發者、制造商，榮耀發布BLAZER 激光測量機。新一代現代化設計測量設備，用于葉片的自動檢測。設計的更新增加了市場機會；未變更的原理確保了檢測品質。
一．特點與優勢

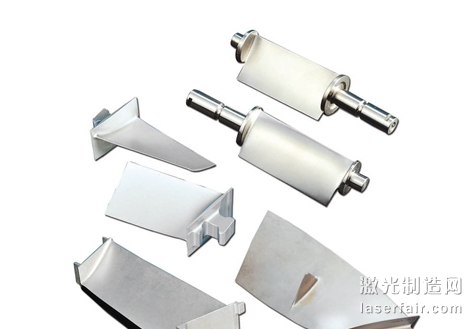

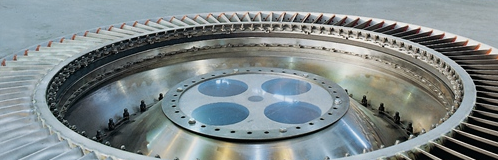

此通用型激光掃描檢測設備，適用于各種葉型的檢測。此新系列具有快速掃描，高精度，高可靠性測量的特點。可用于各種噴氣式發動機葉片的檢測，諸如：風扇，發動機，葉片等部件。METROPTIC MARS 軟件可為每一葉片截面提供完整的葉型參考數據，并計算出所有相交點的參數。圖形界面對所測量葉片特征進行實時演示支持；具有運算能力。BLAZER激光測量機，易于操作，皮實，可靠。

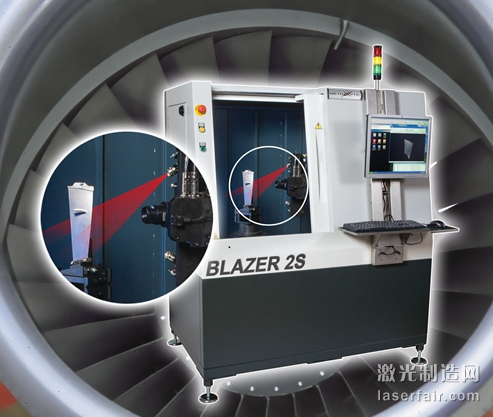

BLAZER測量機是一款高速，高精度檢測設備：
|
型號 |
BLAZER 2S |
BLAZER 2M |
|
解析度（points/mm） |
80 |
40 |
|
檢測有效范圍 |
140140450 |
280280800 |
|
精度（傳感器精度+ 機械精度） @3x(μm) |
±8 |
±12 |
|
單點重復定位精度（μm） |
1.0 |
1.5 |
BLAZER測量機補充說明：
1.高精度使得采用BLAZER 2S 測量葉片圓角半徑達35μm；使用BLAZER 2M測量葉片最小圓角半徑達65μm；
2.采用BLAZER測量機所測得的橫截面與采用CMM測量機所得相比，其數據往往要優化出20μm；
3.檢測時間：小型葉片耗時45秒；大型風扇式葉片耗時小于8分鐘。
4.BLAZER測量機測出的表面缺陷有可能被CMM測量機所忽視。
5.BLAZER測量機還具有測量葉根相貫面及尖點的能力，額外的探測可用于這兩項測量中。
二．MARS軟件
葉片測量應用基于MARS軟件，可在實際掃描點的基礎上獲得計算出所有已知葉型參數的機會。采用MARS軟件可使得任一葉片制造商所使用的檢測設備更加柔性化。只需支付額外的費用，即可使得葉片測量應用軟件為各種零部件帶來專業化的測量。MARS軟件操作界面使得用戶可在線獲得有關每一橫截面的參數和圖形的完整信息。
所測葉型橫截面
“Blade Application Builder”（葉片應用生成器）這一特殊程序允許創建幾乎可視為自動化交互模式的新應用。通常生成一個新應用只需耗費不到15分鐘。
BLAZER激光測量機滿足葉片檢測的所有需求。購買了BLAZER激光測量機對不同的葉片進行檢測的用戶包括但不限于：普惠美國，普惠加拿大，羅羅，通用電氣，SNECMA, Turbomeca。其應用的領域每天都在更新。
