光學設計軟件

在FRED中創建相干光源的高斯光束計算器

星之球激光 來源：訊技科技2011-08-23 我要評論(0 )

在FRED里用高斯光束集（beamlets）表述相干光源，光源的光束網格空間用于確定光束集的束腰和發散角。為了恰當?shù)貙?duì)相干光束傳播特性進行建模，光束集必須保持高斯型分布...

在FRED里用高斯光束集（beamlets）表述相干光源，光源的光束網格空間用于確定光束集的束腰和發散角。為了恰當?shù)貙?duì)相干光束傳播特性進行建模，光束集必須保持高斯型分布。結果，一些高斯光束要計算近似的網格尺寸以及相干光源的光線數。附件中的腳本程序利用欲得的光源參數計算并顯示新的相干光源的輸入。該計算器適于如下光源類型：



簡易光源（Simplified Source）



準直光源或平行光源（Collimated Source  or plane wave）



激光束（Gaussian 00 mode)



復雜光源（Detailed Source）



Grid Plane (rectangular array of points arranged on a plane)



Hexagonal Plane (hexagonal array of points arranged on a plane)

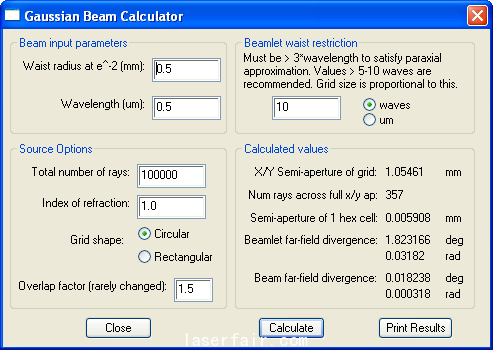

Gaussian beam calculator dialog



轉載請注明出處。
