范例用于：設計一個衍射光學元件擴散光束，使光束偏折沿著X軸

關鍵詞：衍射光學，衍射光學元件，擴散器，線聚焦

要求工具箱：Diffractive Optics Toolbox Basic

相關范例：DO.2;DO.3;DO.8

建模任務

照射光束的光強 衍射擴散器線聚焦強度
相位層：4
像素尺寸：>0.1um
口徑：1.4mm

建模任務


照射光束參數
波長：632.8nm
激光束直徑（1/e2）：700um

建模任務


希望得到的輸出場參數
直徑：5mm
效率：>80%
噪聲極限：5%

因為相干入射，最后光分布將包含小斑點

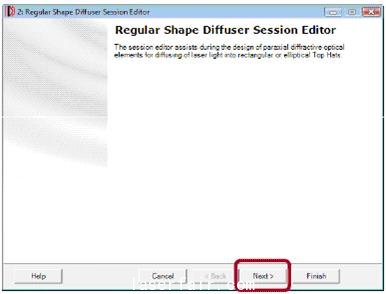

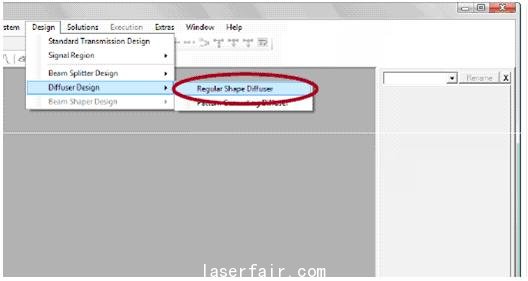

建立設計參數

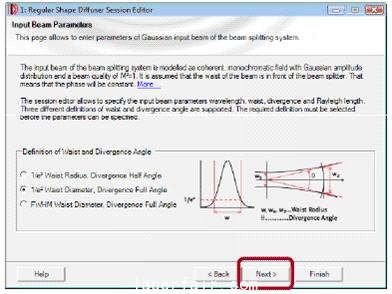

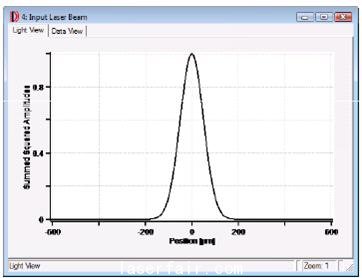

照射光束定義

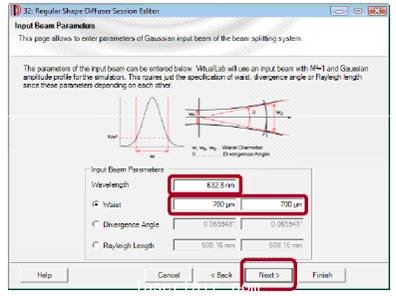

照射光束定義



照射光束定義

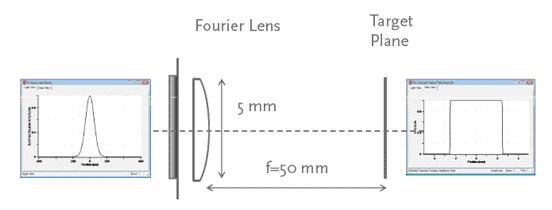

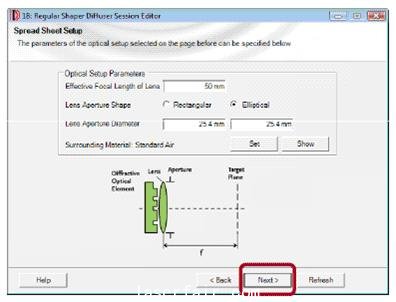

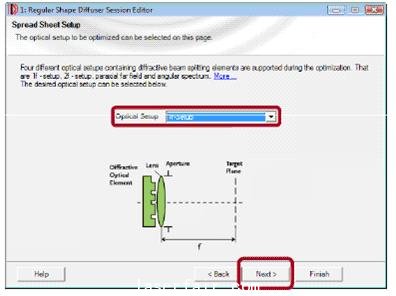

光學裝置



光學裝置

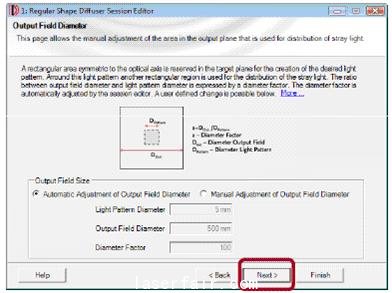

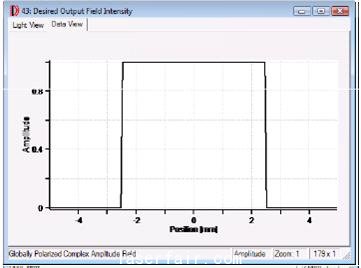

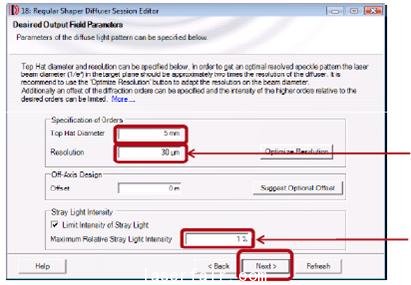

所要得到的輸出場定義



所要得到的輸出場定義


自動計算，但是用戶可以進行修改

雜光限制可以達到更小

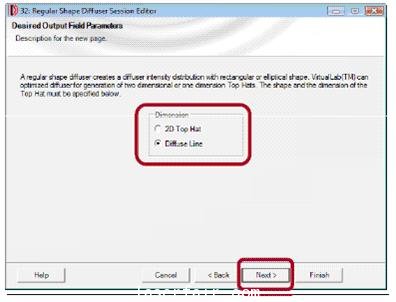

想要得到的輸出場定義

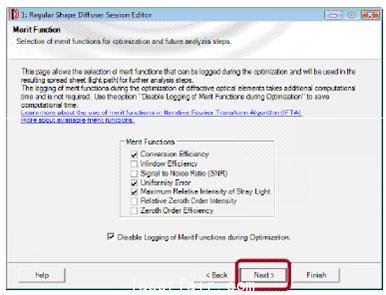

優化函數選擇

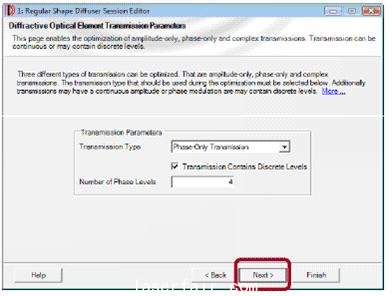

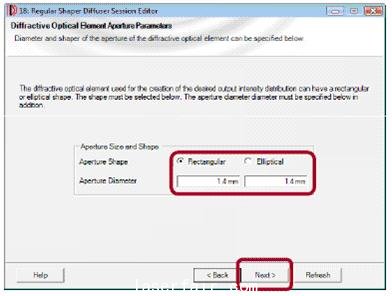

擴散器參數



擴散器參數

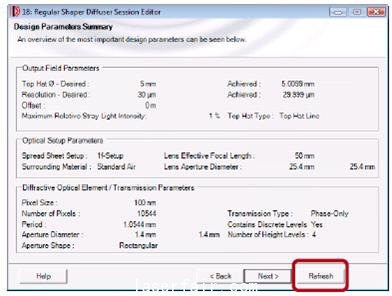

總結

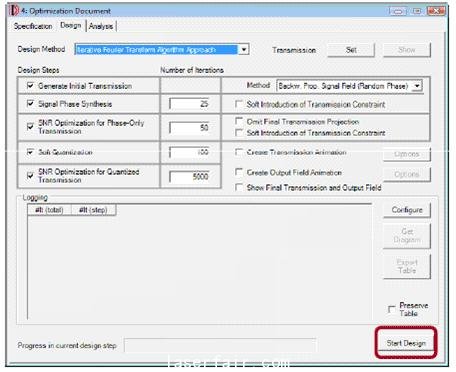

擴散器優化



擴散器優化



在Analysis Page可以計算擴散器產生輸出場的優化函數結果

重復優化同時保留最優的擴散器傳輸

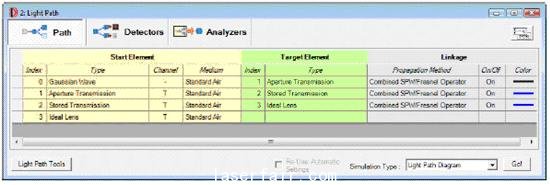

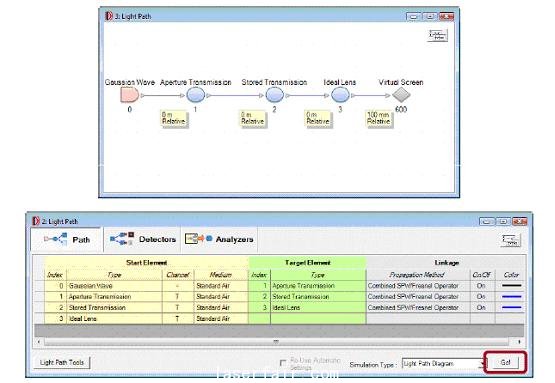

光路徑

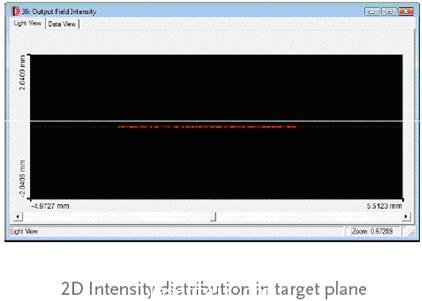

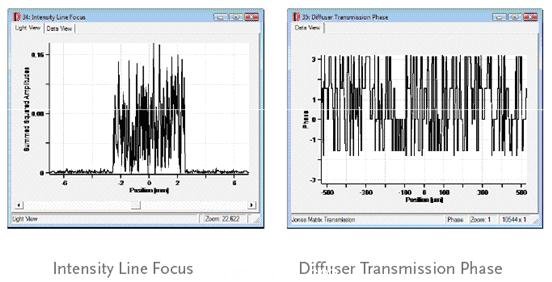

模擬結果

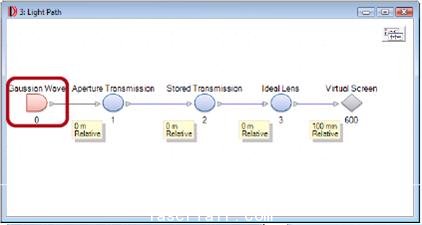

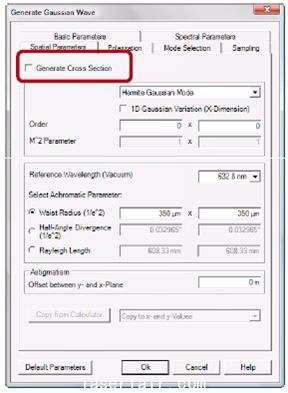

光路徑 雙擊Gaussian Wave光源 Gaussian Wave 光源 反選Generate Cross Section 點擊Ok按鈕 模擬結果 結論   VirtualLAB輔助用戶客戶設計衍射光學元件用于產生擴散線（diffuse lines）或頂環(Top Hats). 輔助設計步驟同時能使在衍射光學無經驗的光學工程師們從目前的發展中獲益
