Renault 采用一套Agilaser焊接C85的前門部件(見圖3),替代了原先使用的需要12臺機器人電阻焊的系統,原系統需要占地1050m2 ,而采用5機器人加工站的 Agilaser僅占地808 m2 。兩臺 Agilasers以66秒的周期生產部件,焊接93條右側及左側激光焊縫,而以前需要電阻點焊130個右側和左側焊點。在 Renault公司,一臺Agilaser在C65型號的前門焊接38條激光焊縫,僅使用兩套相同的夾具。

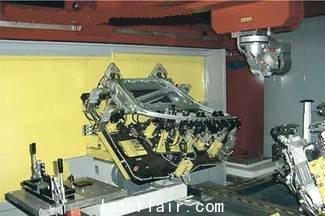

圖3. Renault使用一臺 Agilaser焊接C85的前門部件
盡管這些CO2 激光系統從所記錄的正常工作時間來看,穩定性超過98%,但它們?nèi)匀粵]有被認為是主流的加工手段,這是由于它們先天在CNC機床結構上的問題導致。因?yàn)閹缀跛械钠嚥考蛙嚿砗附邮峭ㄟ^關節型的機器手完成的,而如果使用激光,可選的光束傳遞方式就是通過光纖。
作為將遠程焊接帶入下一個階段所作的努力和歐洲“遠程焊接”項目的一部分,Comau公司開發了3D掃描頭,并在兩年前第一次在慕尼黑激光展上亮相。這一系統配備了Rofin Sinar 4.0千瓦半導體二極管泵浦Nd:YAG激光器,光束傳遞通過一根捆綁在傳統機器手上的400微米直徑的光纖。Comau Pico 很快認識到這種模式帶來的限制,特別是在使用更高光束質量(更高亮度)激光器如圓盤激光器和光纖激光器時。
在大部分遠程激光掃描頭上,F(xiàn)-theta 鏡用來將光束的焦點保持在和鏡片固定距離的位置上,而不論光束的方向性。這一昂貴的設施有很大的直徑,其工作范圍稍大于其直徑,由于F-theta 使得光束相對鏡片保持垂直,其代價是犧牲光束質量和光斑大小的變化。而這同樣意味著掃描頭必須持續重定位并/或放置,采用動態的六軸標準關節式機器人系統。 Comau Pico的SmartLaser(見圖4)實質上把鏡片集成進空心的機械手中。這一光學準直/放大模塊 (類似望遠鏡)取代了用于傳統激光掃描設備上的F-theta 模塊(見圖5)。

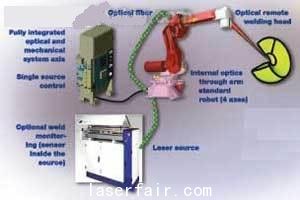

圖4. SmartLaser是高速3D系統

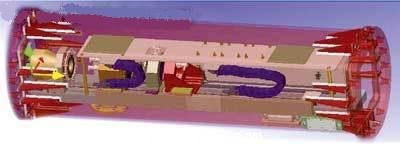

圖5.該光學準直/放大模塊取代了 F-theta
模塊在傳統激光掃描設備上的位置
在SmartLaser背后的想法是創造一種高速3D系統,其加速度比機器人要高60到70倍,在焊接區域內擁有8g的動態加速度。該系統擁有的可編程焦距大于750mm,實際上在750mm到1200mm之間,能極大擴展系統的工作距離。這還意味著所有的光學軸,鏡筒的X,Y和Z軸和掃描頭都能完全集成在焊接系統中,擁有全面的離線編程能力。該創新的掃描頭(見圖6)裝配在機器手前臂的端部,包括兩塊鏡片,第一塊在30度角范圍運動,另一塊在240度角范圍運動。該集成允許快速的重復定位,在景深上能得到2到3倍的增加而光斑的大小變形幾乎可忽略不計。

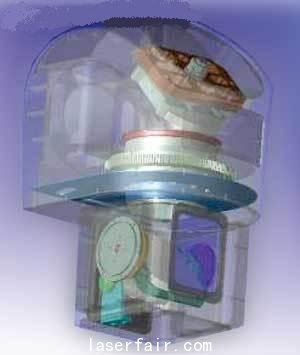

圖6. 前臂端部的掃描頭包括兩塊鏡片,第一塊在30度角范圍運動,
另一塊在240度角范圍運動
不像其他掃描頭遠程焊接系統,該系統所有的軸,運動部件和鏡片,均由一個標準的軸控器通過視校面板操縱。這使得編程非常簡單便能控制所有的焊接參數,光束方向以及重新定位時的激光變化。
機器人擁有最大化的工具中心點速度 1.5 m/s ,加速度1.2 m/s2 。鏡片軸有最大速度4 m/s ,加速度80 m/s2。SmartLaser系統 100mm距離的Z向定位時間僅為70 ms ,而采用二維掃描頭的傳統機器人需要 580 ms。這意味著我們能在一個焊接周期內完成高達200到300條焊縫的焊接。
光纖和光耦連接在機械手上而不是掃描頭上,從而降低了機械應力和疲勞強度,減少了光纖損壞的可能。這和其他的特征一起降低了維護的要求。
Comau目前正在歐洲測試第一臺SmartLaser 系統,并且將有一臺在美國進行用戶測試。公司希望看到在下一年初獲得來自汽車行業的第一筆訂單??梢韵氲降氖欠謺r多工位/機器人安裝能被用于依次加工多個部件,因而激光器一直都在焊接狀態,一個工位焊接的同時新的部件也在其他工位完成上料。
結論
遠程激光焊接的概念仍然在發展當中,系統不斷被改良以滿足用戶生產中的需求。
供應商正努力降低高昂的初始設備投資和夾具復雜性所帶來的影響。激光技術的發展,比如更短波長和光纖及鏡片導光方式正在研究當中,此外還有不使用保護氣體的手段。
使用傳統激光器進行多工位加工以最大化激光使用時間,用于更高產量的生產已經成為了現實。
