激光切割的雕刻標記在消色差方面的應用簡介

來源:波長光電2014-11-20 我要評論(0 )

越來越多的激光切割的雕刻標記系統采用視覺系統,同步觀察激光的工作效果。以往的激光切割透鏡不具備消色差的功能,這樣觀察用的

 越來越多的激光切割的雕刻標記系統采用視覺系統,同步觀察激光的工作效果。以往的激光切割透鏡不具備消色差的功能,這樣觀察用的光線和激光工作波長不一致,兩者的焦點不重合,這給視覺系統帶來很大不便。而消色差的鏡頭可以使兩束光線的焦點重合,使得觀察效果直接清晰。下面是一個常見的消色差鏡頭和CCD視覺系統運用的實際例子。

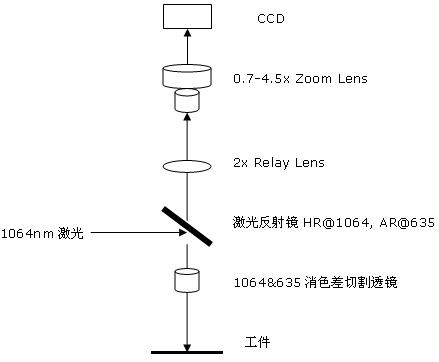

       激光1064nm通過兩面拋光的反射鏡折射到下部,經過聚焦作用在工件上??梢姽馔ㄟ^反射鏡透射到上部,經過relay透鏡將工件聚焦,經過一個CCD的可調物鏡將工件成像在CCD的焦面上。

轉載請注明出處。
