激光器

拓?fù)淝幻姘l(fā)射激光器

激光制造網 來源:中國科學院物理研究所2022-04-06 我要評論(0 )

半導體激光器體積最小、效率最高、波長最廣,價格最低,是各類應用場景之首選,但出射功率低和光束質量差是其最大的瓶頸,難點更在于這兩個指標一般無法同時提高: 雖然...

半導體激光器體積最小、效率最高、波長最廣,價格最低,是各類應用場景之首選,但出射功率低和光束質量差是其最大的瓶頸,難點更在于這兩個指標一般無法同時提高: 雖然增大器件尺寸可以提高激光功率,但是大器件中的多模激射會降低光束質量。之前,中國科學院物理研究所/北京凝聚態物理國家研究中心光物理重點實驗室L01組陸凌團隊,提出了一種“狄拉克渦旋”拓?fù)涔馇?,是已知大面積單模性最好的光腔設計,可以從原理上突破現有瓶頸,同時提高出射功率和光束質量。最近,他們將原創的拓?fù)涔馇粦?yīng)用于面發射半導體激光器中,研制出了拓?fù)淝幻姘l(fā)射激光器(topological-cavity surface-emitting laser: TCSEL), 得到了遠超同類商用產品的指標和性能(見圖一中的比較)。在1550nm這一最重要的通信和人眼安全波段,同時實現了單個器件10W峰值功率、小于1°的遠場發散角、60dB邊模抑制比,和二維多波長陣列的集成能力。相關研究成果以“Topological-cavity surface-emitting laser”為題于2022年03月18日在線發表在Nature Photonics雜志網站上,TCSEL的發明對于人臉識別、自動駕駛、虛擬現實所需的三維感知和激光雷達等新興技術有重要意義。

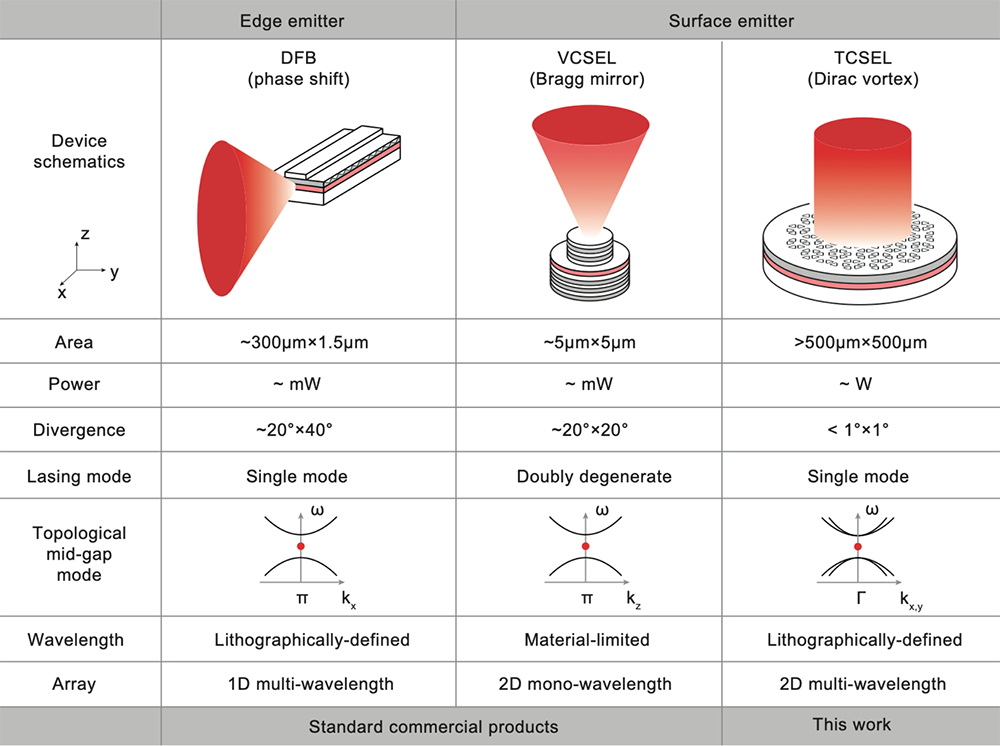

圖1. TCSEL與現有商用單模激光器的對比:一維中,邊發射的相移分布反饋激光器(DFB)和垂直腔面發射激光器(VCSEL)均采用帶間模式穩定激射; 在二維中,拓?fù)涔馇幻姘l(fā)射激光器(TCSEL)可以大面積單模工作,與一維相比可以提供更高的發射功率,更窄的光束發散角,和多波長二維陣列等優勢。

通過分析主流單模半導體激光器的設計我們發現(圖一),用于互聯網通信的分布式反饋邊發射激光器(distributed Feedback: DFB)和用于手機人臉識別的垂直腔面發射激光器(vertical-cavity surface-emitting lasers: VCSEL),在其最優化的諧振腔設計中均采用了一維周期結構中帶間拓?fù)淙毕菽J絹韺?shí)現穩定單模工作。而TCSEL正是延續和推廣了這樣的成功路線,實現了與半導體芯片平面工藝最匹配的二維版本。

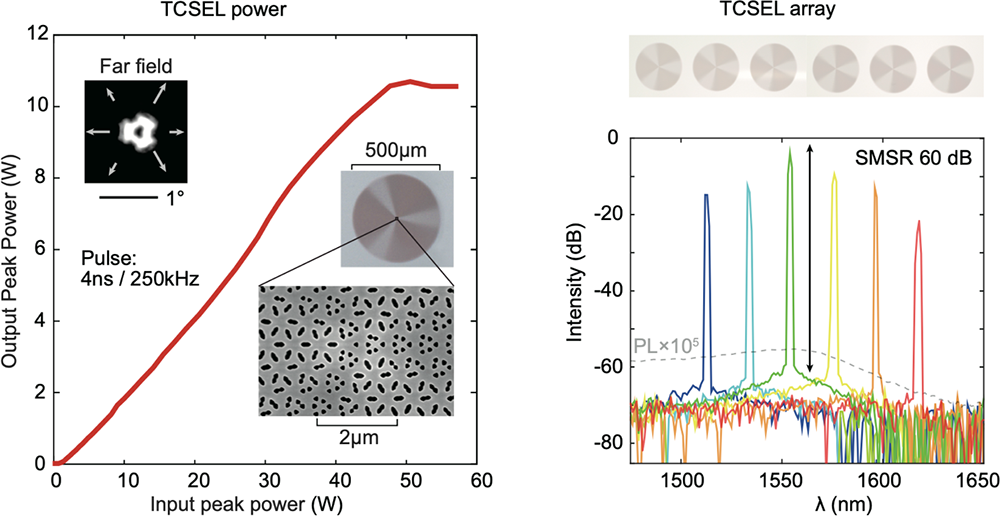

圖2. TCSEL性能:左側圖為激光器輸入輸出的功率,插圖為激光器的遠場照片、顯微鏡圖、掃描電子顯微鏡圖;右側圖為多波長陣列特性。

大面積單模是TCSEL的一個獨特優勢, 這同時提高了出射功率和光束質量:面發射峰值功率大于10 W,光束發散角小于1°(圖2左)。相比之下,商用DFB的輸出一般為數十mW的量級,單個VCSEL的輸出為幾mW,面發射的典型發散角為20°,邊發射器件的光束質量通常更差。圖2左插圖為直徑500μm器件的顯微鏡照片和掃描電子顯微鏡照片,可以清楚的看到器件標志性的渦旋結構,TCSEL的遠場為徑向偏振分布的矢量光束。TCSEL的高功率和低發散角優勢可以增加三維傳感的距離,減少光學系統的尺寸、復雜性和成本。

波長靈活性是TCSEL的另一個獨特優勢,比如可以實現二維多波長面陣。VCSEL的垂直腔是在外延生長過程中形成的,不但激光波長受到材料生長的嚴重制約,而且其陣列在同片晶元上缺乏波長可調性。而DFB雖然可以調節波長,但是由于邊發射的裂片制造工藝約束,只能實現一維多波長整列。相比之下,TCSEL的波長可以在平面加工過程中任意調節,圖2(右)中通過改變晶格常數,相應的激光波長從1512nm到1616nm線性變化,二維陣列都穩定單模工作,邊模抑制比均大于50dB。這種多波長TCSEL二維陣列可以潛在地提高波分復用技術的功率、帶寬和集成度,可以應用于高容量信號傳輸和多光譜激光傳感等眾多應用領域。

拓?fù)湮锢碜粤孔踊魻栃?yīng)發現以來一直是基礎研究領域的焦點,獲得了多個諾貝爾物理獎(1985,1998,2016)。雖然拓?fù)漪敯粜栽诶碚撋峡梢燥@著提高器件的穩定性和指標,但至今還沒有明確的應用出口,TCSEL的發明有望解決拓?fù)湮锢響?yīng)用的長期瓶頸。

論文的共同第一作者為中科院物理所博士生楊樂臣和博士后李廣睿,第三作者為博士后高曉梅,通訊作者為陸凌研究員,TCSEL的器件制備在物理所微加工實驗室完成。該研究工作得到了中國科學院、科技部、國家自然科學基金委、和北京市自然科學基金委的資助。
