近日，麻省理工學院（MIT）博士后和工程師Nicolas Aimon使用3D打印技術精確制作出了果蠅的大腦模型，不僅如此，他還加入了燈光效果來模擬大腦活動。Nicolas使用的3D模型數據來自尼FlyBrain項目。這個項目使用實際蒼蠅的熒光數據（fluorescence data）開發出蒼蠅大腦的精確3D模型（模型文件下載：http://flybrain.neurobio.arizona.edu/Flybrain/html/contrib/2000/rein/adultbrain.html），這種模型后來證明，很適合3D打印。

        Nicolas解釋說，他的靈感來自于他妹妹的科學研究。“她現在在加州大學圣地亞哥分校Kavli心腦研究所，在Ralph Greenspan教授的研究實驗室里工作，她研究的部分內容就是使用先進的顯微技術，觀察三維尺度下果蠅（野生黑腹果蠅）的大腦活動。”

        Nicolas本人在MIT材料科學與工程系，他們那里剛剛購買了一臺FormLabs的3D打印機，可以以相當高的精度用透明樹脂打印模型。于是他就考慮如果用現成的3D數據制作一個更生動的果蠅大腦實物模型。“經過幾次反復考慮，我決定用光纖照亮3D打印模型的特定位置。”

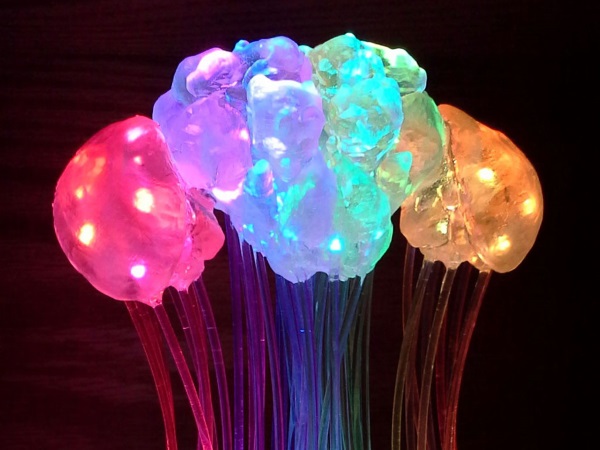

        其結果是非常令人印象深刻的。 不僅3D打印的模型絕對華麗、非常詳細，Nicolas還使用大量光纖、一塊Adafruit NeoPixel數字RGB LED控制條和適當?shù)腁rduino軟件編程為這個模型加上了光電效果。

        幸運的是，Nicolas能夠獲得果蠅大腦詳細的3D數據并將其輕松轉換成STL文件。而最難的部分，則是控制光纖，使其能夠有規律地照亮不同的位置。他解釋說，他在果蠅大腦的3D模型內部生成了一個遍布其內部的網格，并保留了其中的53個網格結點，這些結點對應于照亮整個模型所需的光纖數量。并以這些結點的位置為起始，向外生成孔徑，以方便光纖的插入。

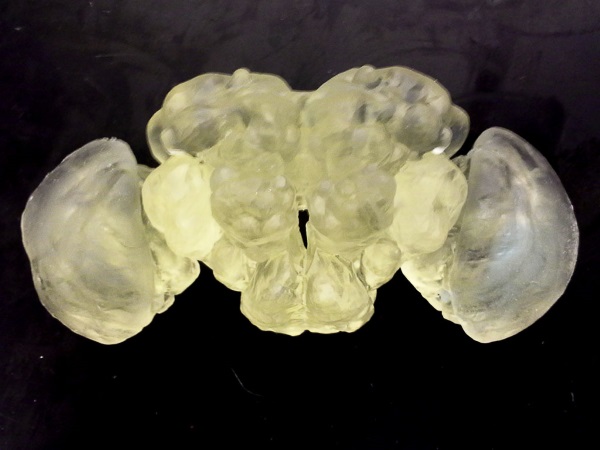

        打印大腦本身是很簡單的。據了解，Nicolas使用Formlabs 3D打印機和透明的光敏樹脂。但是打印之后所有的光纖都需要手動插入和膠合到位。而且最好第一次不用膠水插上試試，以確認光纖之間沒有互相沖突。至于膠水，Nicolas使用的是環氧樹脂。

        對于燈光效果本身，Nicolas使用了Adafruit公司的Neopixels控制模塊，十分有效。“它們都超方便的，因為你只需要三根線（電源和信號），就可以解決這些數量眾多的LED連接問題。而且它很柔軟，可以根據你所需要的形狀和位置進行切割和焊接。”這些都可以在Adafruit的網上商店購買到。

        Nicolas繼而用激光切割制作了一個硬紙板箱，以完美地固定光纖。“用亞克力板作為箱子的內襯，上面打出小槽來完美地嵌入LED條，使其正好在光纖的下面”。當然盒子里面還要容納得下Arduino芯片，一個USB端口就足以支持所有必要的數據訪問和電力。

        最后就是把所有的這些都安裝和固定好，連接所有的線路，打開開關，一個奇異的蒼蠅大腦模型就完成了，看上去像一臺另類的床頭燈。

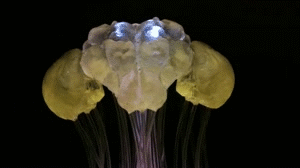

        當然，這個可不只是一個酷酷的床頭燈，Nicolas還根據蒼蠅大腦的生理數據，對LED燈進行編程，使其能夠模擬演示蒼蠅的神經反應狀態（見下圖）。
