技術特點：
1.插入式即插即用，特別適用于替換多米諾激光噴碼機中S-100、S200（相當于CO2-DP-S20）和S300（相當于CO2-DP-S30）系列激光管。
2.獨有的水冷/風冷兼容的冷卻系統
3.IP65防護等級的外殼
4.獨有的全鈦體二氧化碳激光器
5.校準模式
6.良好的氣密性
7.穩定的激光模式
8.改良的激光光學諧振腔系統
9.改進射頻電源組件和外觀
10.安全的直流退耦電極，具有消電弧的功能
11.四偶極“熱”射頻電極結構
12.整合電路保護功能的射頻功率晶體管
激光器特性:

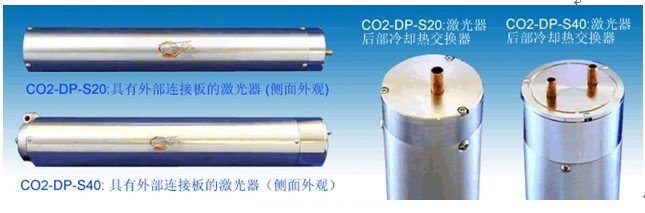

1.額定功率20W 和 40W 的S系列即插即用二氧化碳激光器
2.標準的水冷或風冷冷卻系統
3.增強的射頻穩定性和冷啟動性能
4.領先的射頻泵浦激光管技術
5.已有9.3μm、10.3μm或10.6μm 輸出波長供選擇
6.直流電壓消電弧功能
7.冷卻系統與光學系統隔離（無冷卻劑污染光學系統）
8.符合IP65 防護等級
技術參數
|
型號 |
CO2-DP-S20 |
CO2-DP-S40 |
|
電氣參數 |
||
|
輸入電壓 |
72 VDC |
|
|
輸入電流 |
3.0 - 3.2A |
6.0 - 6.4A |
|
（出光信號） |
5.0V |
|
|
激光脈沖頻率 |
0 - 15 kHz |
|
|
出光啟動延時 |
<12ms |
|
|
S系列激光電氣連接 |
經S系列3針和針Molex連接器 |
|
|
聯鎖 |
經由S系列系統互鎖 |
|
|
防靜電指標(最小值) |
靜電(僅指激光底部接地) |
|
|
光學參數 |
||
|
激光輸出功率 |
最小18W,一般20W和最大25W (與波長有關) |
最小35W,一般40W和最大45W (與波長有關) |
|
激光波長 |
10.6μm、10.3μm或9.3μm |
|
|
光斑直徑/發散角 |
4.0/3.5 (mm/mrad) |
|
|
激光光束質量 |
>95% TEMoo基橫模,M2為1.05 |
|
|
光脈沖上升/下降時間 |
150μs /180μs |
|
|
最大脈沖占空比 |
80% (30%以上需要水冷) |
|
|
最大標記脈沖占空比 |
100% (需要水冷) |
|
|
最高工作溫度 |
55℃ |
|
|
在最高工作溫度下輸出功率 |
55℃時激光功率將是標稱值的80% |
|
|
激光器壽命(預計時長) |
50,000小時 |
|
|
機械參數 |
||
|
尺寸 |
外徑7.5cm x長49.5cm |
外徑10.2cm x長61.0 cm |
|
重量 |
3.8 kg |
7.2 kg |
|
安裝孔和位置 |
經精密定位銷由S系列激光器的連接板安裝 |
|
|
其它參數 |
||
|
互鎖、故障和遠程控制 |
經由S系列控制器 |
|
|
激光使能源信號 |
經由S系列控制器 |
|
|
冷卻要求 |
當脈沖占空比<30%,可以壓縮空氣冷卻,未過濾的5℃到35℃氣體在規定壓力內直接輸入。 |
|
|
在任何脈沖占空比時都可以選擇水冷卻,水溫15℃到30℃,流量1.0到3.0升/分鐘 |
||
|
保修期 |
12個月 |
|
