Jang-Ung Park
據研究人員稱,這種3D打印技術的分辨率可達0.001毫米,而且能夠在正常室溫下工作,可用的材料和應用范圍都相當廣泛,比如可3D打印穿戴設備上的電子電路等。

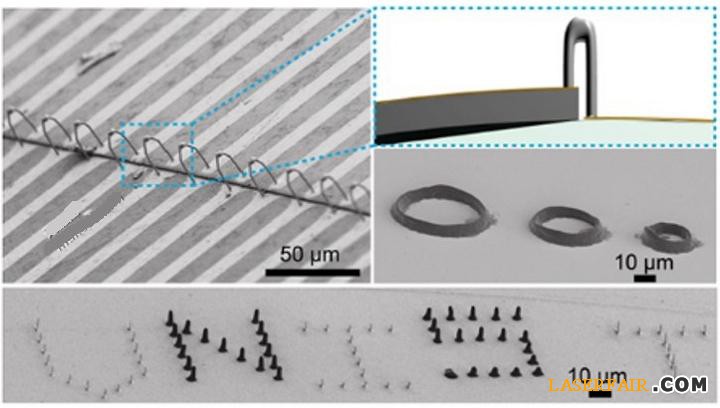

Park說,這項技術“為3D打印研究領域提供了一個新的范例。”該工藝超越了當下的其它技術,可以生產出超精細的3D結構。
據研究人員介紹,該工藝在電子產業中具有廣泛的應用前景,它能夠擁有制造設計更加復雜的3D電子電路,而這種微電路使用現有的光刻技術是相當難以實現的。據了解,如果這項技術能夠得以應用,整個行業的成本將會極大地降低,并能夠使各種應用的部件小型化,比如更薄的智能手機、電視、電腦和筆記本電腦、以及更節能、更輕便的小工具??偠灾?,這項研究可能會對整個電子產業產生重大影響。
“在半導體生產制造過程中,現有的超精細制造方法很難復制3D結構。”Park 說。“但是,這種新技術可以以很高的分辨率實現它。我們相信,該技術已經為3D打印和可穿戴電子設備的研究提供了很好的基礎。”
Park認為這一技術的突破性意義在于,這些超精細的結構——厚度不足0.01毫米——很難,如果不是不可能的話,印在金屬或塑料材料上。他說,這個技術相當領先,因為它能夠在室溫下進行,而相應的光刻工藝必須在高溫環境下進行。
該研究團隊稱,這項技術的最大打印分辨率比以前的水平提高了50倍以上。Park補充說,該工藝可支持紡織、纖維、塑料,甚至各種更奇特的材料做為打印基材。該項研究成果發表在當期的《Advanced Materials》雜志上。
