我們中間大多數人可能都知道三葉結的概念，事實上，它是如此普通，即使您沒有聽過三葉結這個詞也肯定見過這個圖案（見下圖）。三葉結是扭結理論中最簡單的一種扭結，也是研究該理論很重要的基本案例，在拓撲學、幾何學、物理學、化學等領域有廣泛的用途。

為此，近日來自佐治亞理工大學計算機學院的博士生Frederick Hohman為了更好地理解和研究它，將其3D打印了出來。當然Hohman并不是打印出上圖那種最簡單的三葉結，而是它的各種更加復雜的變形，以便于自己能夠從2D、3D甚至4D的角度更好地理解它。

實際上，這是Hohman花了三個學期的一個項目，在這個項目里，Hohman與佐治亞大學數學系的David Gay探索3D打印技術在拓撲學中的應用，他們使用一臺MakerBot Replicator 2 3D打印機可視化復雜的形狀和扭結。Hohman還將之作為了自己在學校里的畢業論文。

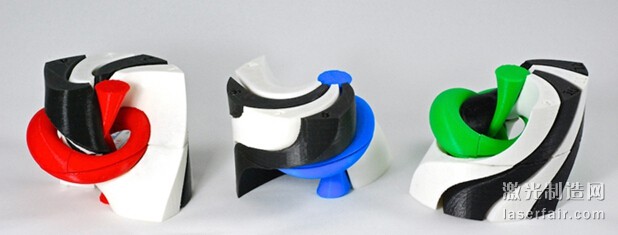

Hohman將自己的工作描述為“創造一個能夠?qū)θ~結形成補充的簡單分解方式的3D打印拼裝玩具”。因此，考慮我們大多數人都是從釣魚、帆船、縫紉等方面的經驗才知道的扭結，Hohman對于三葉結進行的研究將會使您大開眼界。在這里，Hohman使用3D打印的結、十二個伴生的3D頁面，并用磁鐵將其結合成一個3D拼圖，這個拼圖可以被操縱成不同的形式。

然后您可能要問，為什么一定要把它做成3D打印的形式？道理很簡單：Hohman只想更清楚地看到這些扭結。而Hohman已經一步步地達到了他的目標，整個項目已經基本完成。

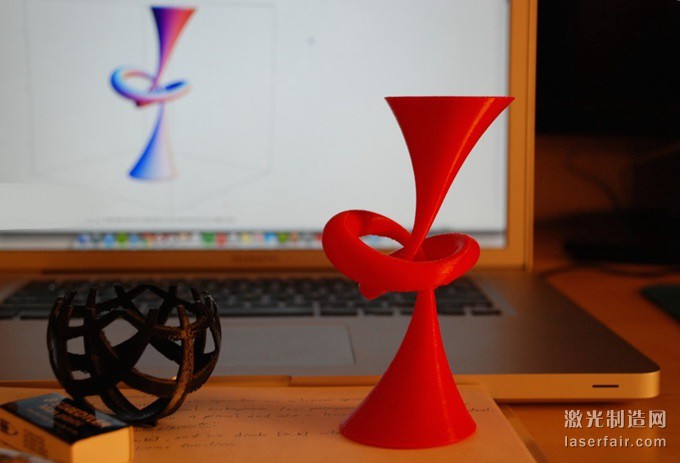

使用Mathematica、Blender和MakerBot Desktop軟件，Hohman就能夠得到他所需要的所有數字化設計工具創建出可3D打印的三葉結杰作。在這三款軟件中Mathematica是最重要的，Hohman主要借助其內置的Mathematica功能才能夠創建出三葉球體，而PlotPoints工具則可以實現一些非常復雜的圖形輸出，以及克服獲得伴生的具有所需厚度的首個頁面的障礙。

“假設我們使用上述軟件生成三葉結并使其可以彎曲和變形。”Hohman稱，“我們可以解開這個結，使其成為一個細細長長的柱體，它很像一根繩子，現在想象這跟繩子是一本書的書脊，如果我們在這本書上添加一個頁面，而這個頁面將粘到書脊的四分之一邊緣。如果我們再重新將這個書脊打成三葉結，那么這個頁面將會是什么樣子？這個想法被稱為一個OpenBook分解”。

當這個一旦完成，剩下的就可以根據需要添加盡可能多的頁面。“通過在Mathematica軟件中使用一個PlotPoints of 200創造出每個頁面，我們將所有十二個頁面和三葉結導入Blender并查看其未經編輯的模型。”他解釋說。

Blender軟件可以對這些模型進行處理，創建出這個3D拼圖的每個部件，并最終3D打印出來。

“為了創造這一3D拼圖，我們需要打破原有的網格。理想情況下，我們應該能夠?qū)⑷~結放置在拼圖的核心，并加上任何或者全部十二個頁面。”Hohman說，“為了讓人們能夠拿起完成的拼圖，并查看內部結構，我將其從中間分成了兩部分。”
