一、工作要求:
1、采用超聲無損探傷對飛機的許多 小部件進行無損掃描。
用超聲波檢測(UT)方法進行探傷檢測:
2、探傷范圍:
X , Y , Z 軸的有效行程分別為800mm ,600mm 和 400mm 。在 Z 軸下端上裝配 可旋轉超聲探頭。探頭旋轉角度是 0~360° ;
3、 件形狀:
工件形狀包含圓弧、直線、曲面等各種元素,所以要求機器人能夠方便實現空間插補;
4、 位精度及分辨率:
重復定位度為±0.05mm,系統分辨率0.01 mm
5、控制系統:
系統要求能夠?qū)z測數據要進行分析處理,包括顯示出探傷掃描圖像、濾波、增強、放大、旋轉、特征提取、將探傷結果打印或上傳給上位機、位置標記 等。同時要求系統能夠根據工件的圖紙生成可執行的運動控制文件。
二、機器人組成:
該機器人由安裝架、機器人定位系統、伺服驅動系統、末端檢測設備(相機)、控制系統等組成。
1、機器人安裝架
檢測室的運動速度較慢,負載較輕,使用鋁型支架就可以了。
2、機器人定位系統

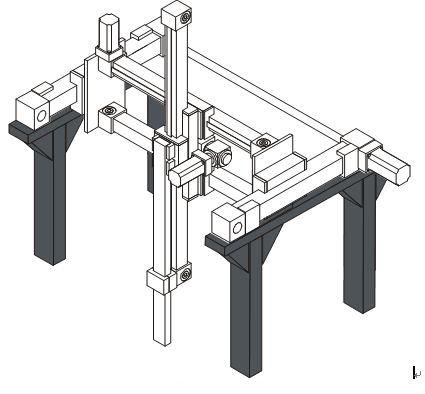

機器人定位系統是整臺設備的核心,為德國bahr公司產品, X,Y,Z三坐標均選擇為同步齒形帶傳動,單坐標重復定位精度為0.05mm,最快直線運動速度:1000mm/s。其中X坐標軸為兩根長度為1200mm,跨度為800mm的定位系統ELZ40,由同步傳輸器保證兩根定位系統運動的同步,由一臺400W伺服電機驅動。出于驅動扭矩及慣量的匹配,需要配一臺行星減速機。
Y軸選用ELZ40和ELR40定位單元,由于結構要求,兩個定位單元上下并排放置。ELZ40為主驅動結構,ELR40位輔助結構。兩根定位系統由一臺400W伺服電機驅動,出于驅動扭矩及慣量的匹配,需要配一臺行星減速機。
Z軸選用ELSZ40定位系統單元,出于安裝考慮,滑塊需要延長,并與Y軸滑塊固定在一起。,驅動定位體的伺服電機驅動和滑塊安裝在一起。。實際應用中我們選擇了一臺400W帶抱閘的伺服電機,匹配了一臺行星減速機。
旋轉軸安裝在Z軸的末端,于一臺微型伺服電機帶動一臺精密行星減速機形成,相機安裝在減速機的輸出端,隨減速機的旋轉而旋轉。
3、伺服驅動系統
選用具有通用功能的伺服電機。每個運動軸配有一臺伺服電機及一臺減速機,四個運動軸,共四套伺服電機和四臺減速機,其中垂直運動軸為帶抱閘伺服電機。
4、視覺系統
該部分由光源、鏡頭等組成。功能是時時將圖像傳輸給控制中心。
5、控制系統
控制系統由大型PLC、觸摸屏組成。該系統擁有強大的Profibus通訊功能。能夠?qū)?shù)據實時傳輸給以太網,能夠?qū)⒖刂浦噶钜钥偩€的方式發送給伺服系統,使整個的運動相當流暢。該系統可預置多種工件的程序,更換品種時可在觸摸屏上調用相應程序。
6、安全防護裝置
該機具有故障提示及報警功能,并且每次出現故障時都能準確的反映出故障具體位置,便于迅速排除故障,主要包括:機器人碰撞保護功能;工件安裝到位檢測;光幕安全保護。
